Cikkünkben az érdekes, afrikai stílusú szálloda pályázati dokumentációját mutatjuk be. Azt tervezzünk, ami oda illik: ez az elv érvényesült esetünkben, amikor az erdő közepén álló komplexumhoz aprítéktüzelésű kazánt rendeltek.
Épületgépész tervezők: Réti János és Szakál Szilárd
A tervezett épületgépészeti rendszer rövid leírása
Cégünket (Középülettervező zRT.) 2010 évelején kereste meg a megbízónk egy korszerű, energiatudatos, alacsony üzemeltetésű szállodakomplexum tervezésével. A tervezett létesítmény konferencia és wellness hotelként funkcionál. Az épület külső és belső megjelenésében Magyarországon egyedülállóan, afrikai stílust képvisel. Ennek oka a megbízó feleségének afrikai származása.
A megbízás része volt még egy pályázati anyag összeállítása, melynek sikeressége folytán indulhatott a kiviteli tervek készítése. Ez a pályázat teremtette elő a projekt anyagi hátterét.
A kiviteli tervek 2010 nyarára készültek el, majd kezdődhetett a kivitelezés. A munkálatok kb. egy évig tartottak, majd 2011 karácsonyán megnyitott a szálloda.

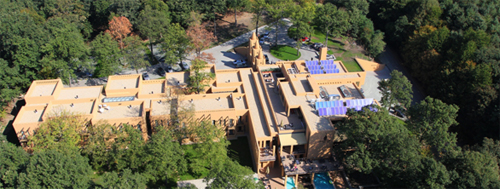

A tervezett létesítmény Eger mellett a felsőtárkányi volt úttörőtábor helyére került. Az ott lévő épületek elbontásra kerültek, ezek helyére épült a szálloda. Az épület ~5000m2 hasznos alapterületű, mely két fő részre tagolható: a 4 szintes főépület, mely a konferencia és wellness központnak ad helyet; és a 2 szintes melléképület, melyben a szállodai szobák és apartmanok kerültek elhelyezésre.
Az épület és a gépészeti rendszerek úgy lettek kialakítva, hogy a későbbi bővítés egyszerűen megoldható legyen. A bővítés engedélyezési tervei idén, míg a kiviteli tervek jövőre készülnek el. A bővítmény 18 szobából, egy új medencetérből és tárgyalótermekből áll.
A tervezés során a helyi adottságokat is figyelembe véve került a választásunk a faapríték kazán alkalmazására, mint hőtermelő.
Az épület gépészeti rendszerében egyéb zöldenergiát is alkalmazunk: a melegvíz előállítás rásegítésére ~110m2 felületű napkollektort telepítettünk az főépület tetejére.
Minthogy a szálloda a hegyoldal déli oldalán létesült, s az épület tetején elhelyezett kollektorok nincsenek leárnyékolva, a benapozott órák száma magas, így jelentős energia megtakarítást érhetünk el.
Mivel a létesítmény erdős területen került kialakításra, ahol erdőgazdálkodás folyik, így könnyen és olcsón lehet faaprítékhoz jutni. A szállítási költség elhanyagolható.
Ezen két megoldás alkalmazásával nemcsak alacsony üzemeltetési költségeket sikerült elérni, de a megújuló energiák használatával az üvegházhatásért és globális felmelegedésért felelős gázok illetve egyéb káros anyagok kibocsátását is jelentősen csökkentettük.
A fűtéshez (épület, medencevíz illetve légtechnika) és a melegvíz előállításhoz szükséges energiát a szálloda földszintjén a kazánházba telepített 2 db Herz BioMatic BioControl 500 (500kW/db teljesítményű) faapríték tüzelésű kazánnal biztosítjuk.
A hőtermelők kiválasztásánál figyelembe vettük a légtechnikai gépek hővisszanyerőit és egyidejűségeket. A két 500kW-os Herz kazán a földszinti kazánházba került, mellette található az aprítéktároló, melyet az érkezési szinten lehet megközelíteni a szállítójárműveknek, s egy tetőfedlap eltávolításával felülről lehet elvégezni a betárolást. A két kazán külön behajtóművel rendelkezik, külön-külön cirkoleválasztóval és kéményekkel. Az égési levegő a kémény felépítményen keresztül érkezik a kazánhelyiségbe. A felépítmény oldalán egy rácson keresztül érkezik a levegő gravitációs úton.
A tervezett fűtési hőfoklépcső 70/50°C, kivéve a padlófűtési kör, amely 45/35°C. A fűtési osztó-gyűjtő a pinceszinti hőközpontban kerül elhelyezésre, innen kerül elosztásra.
A hűtési energiát egy a tetőn elhelyezett kültéri kivitelű Clivet WSAT-XSC 240H EN típusú csökkentett zajszintű hidraulikai blokkal ellátott kompakt folyadékhűtő biztosítja. Hűtési teljesítménye: 623 kW. A hűtési osztó-gyűjtő a földszinti hőközpontban kerül elhelyezésre, s innen osztjuk el. A tervezett hűtési hőfoklépcső 7/12°C, az FC körben 8/14°C.
A használati melegvíz előállítása a hőközpontba telepített indirekt fűtésű melegvíztárolókkal történik. A tárolók energiaellátását kétféle módon oldjuk meg: a faapríték fűtőanyagú kazánokkal vagy pedig a szálloda tetejére telepített ~110m2 felületű napkollektorokkal állítjuk elő a szükséges melegvizet. A kollektorokat két részre osztva egy-egy szolár hidraulikai blokk üzemelteti. Azért, hogy az esetlegesen előforduló meghibásodás miatt (csőkígyó kilukadása) nehogy propilén-glikol kerüljön a melegvíz rendszerbe, a tárolók előtt egy hőcserélőt terveztünk be.
Nyári esetben előfordulhat olyan időszak, amikor a napkollektorokkal több energia termelhető, mint amennyit elfogyaszt az épület. Ezt az energiát HMV puffertárolók alkalmazásával be tudjuk tárolni, így az nem vész el. Ezzel további energiát spórolunk meg.
A projekt sikerességét bizonyítja, hogy a tárgyi munka kapcsán megbízást kaptunk újabb tervezői feladat elvégzésére (egy a ’80-as években épült sportkomplexum energia racionalizálására, napelemek, napkollektorok és faapríték kazánok telepítésével).
Pályázati indoklás:
A tervezett létesítmény konferencia és wellness hotel esetében sikerült egy olyan épületet létrehozni, mely külső és belső megjelenésében Magyarországon egyedülállóan, afrikai stílust képvisel.
Emellett sikerült a tervezés ideje alatt futó állami pályázatokból jelentős támogatáshoz jutnia a beruházónak a jól előkészített pályázati anyagnak köszönhetően.
A tervezés során a helyi adottságokat is figyelembe véve került a választásunk a faapríték kazán alkalmazására, mint hőtermelő.
Az épület gépészeti rendszerében egyéb zöldenergiát is alkalmazunk: a melegvíz előállítás rásegítésére ~110m2 felületű napkollektort telepítettünk az főépület tetejére.
Minthogy a szálloda a hegyoldal déli oldalán létesült, s az épület tetején elhelyezett kollektorok nincsenek leárnyékolva, a benapozott órák száma magas, így jelentős energia megtakarítást érhetünk el.
Mivel a létesítmény erdős területen került kialakításra, ahol erdőgazdálkodás folyik, így könnyen és olcsón lehet faaprítékhoz jutni. A szállítási költség elhanyagolható.
Ezen két megoldás alkalmazásával nemcsak alacsony üzemeltetési költségeket sikerült elérni, de a megújuló energiák használatával az üvegházhatásért és globális felmelegedésért felelős gázok illetve egyéb káros anyagok kibocsátását is jelentősen csökkentettük.
Véleményünk szerint nagyon jól sikerült az épülethez, a környezet és a kor elvárásaihoz alkalmazkodni a gépészeti berendezésekkel. Ráadásul az alkalmazott megoldásokkal a régió lehetőségeit is sikerült kihasználni, s emellett önállósítani a szállodát (független az energiatermelése).
A projekt sikerességét bizonyítja, hogy a tárgyi munka kapcsán megbízást kaptunk újabb tervezői feladat elvégzésére (egy a ’80-as években épült sportkomplexum energia racionalizálására, napelemek, napkollektorok és faapríték kazánok telepítésével).
Alapadatok:
BAMBARA HOTEL * * * *
Felsőtárkány, Ifjúság utca
Hrsz.: 1502/2
ÉPÍTTETŐ: TÉMAPARK KFT.
1025 Budapest, Őzgida u. 15/9.
GENERÁLTERVEZŐ: KÖZÉPÜLETTERVEZŐ ZÁRTKÖRÛEN MÛKÖDŐ RÉSZVÉNYTÁRSASÁG
1012 Budapest, Pálya u. 4-6. (új cím: 1023 Budapest, Lublói u. 2.)
Társtervezők:
ÉPÍTÉSZET: Pottyondy Péter
TARTÓSZERKEZET: Gurubi Imre
KÖZMÛ: Szalkai Béláné
ÉPÜLETGÉPÉSZET: Ács Béla, Unger Tamás, Vné Ványi Ágnes, Aller Gábor, Antalóczi Zoltán
ÉPÜLETVILLAMOSSÁG: Ritzl András, Máramarosi András
ÉPÜLETFELÜGYELET: IQ kft.
