A parancssor és a parancsbevitel beállításai
Az Autodesk AutoCAD és az Autodesk AutoCAD LT legutolsó két verziójában a felhasználói felület legjelentősebb változásai a parancssort érintették. Az újdonságokat bemutató cikksorozatunk első részét a parancssor újdonságainak ismertetésével fejeztük be, most a parancssor testreszabásával folytatjuk, ahol a korábban ismertetett fejlesztéseket ki és bekapcsolhatjuk.
A bemutatót csak áttekintőnek szánjuk, az egyes funkciók részletes ismertetésére külön cikkeket, videókat szánunk. További, az Autodesk megoldásokkal kapcsolatos hírek, érdekességek, szakmai anyagok, esettanulmányok, tippek-trükkök valamint események és pályázatok bemutatása és ismertetése az autodeskforum.hu közösségi portálon.

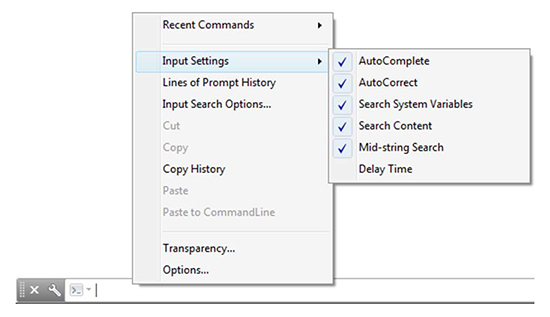

Ha a jobb gombbal rákattint a parancssorra, a Bevitel beállításai (Input settings) menüben testre szabhatja a parancssor viselkedését. Az automatikus kiegészítés (Autocomplete) és rendszerváltozók keresésének engedélyezése mellett bekapcsolhatja az automatikus javítás (Autocorrect), tartalomkeresés és a kifejezéseken belüli keresés (Mid‐string Search) beállítást is. Ezek a beállítások alapértelmezés szerint be vannak kapcsolva.
A jobb gombbal kattintva egy másik beállítással elérhető az új Bevitel keresési beállításai párbeszédpanel is.
Az új parancssori funkciók nagy része – beleértve az automatikus javítást, kifejezéseken belüli keresést és az adaptív javaslatokat – a dinamikus bevitel használatával is elérhető.
Fájllapok
Az AutoCAD 2014 verzióhoz hasonlóan az AutoCAD LT 2014 rajzolási lapjaival (vagy füleivel) gyorsan és látványosan válthat megnyitott rajzok között, sőt, akár új rajzot is létrehozhat. A Nézet szalagmenü Fájllapok vezérlőjével ki-és bekapcsolhatja a fájllapok sávját. Amikor a fájllapok be vannak kapcsolva, a rajzterület tetején minden megnyitott rajzhoz megjelenik a hozzá tartozó fül.

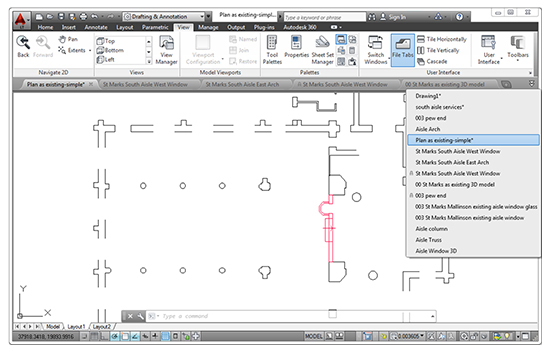

A fájllapok a megnyitás sorrendjében jelennek meg. A sorrend megváltoztatásához a lapok áthúzhatóak más helyre. Ha nincs elég hely minden fájllap megjelenítéséhez a területen, fájllapok jobb végén található menüből férhet hozzá a további fájlokhoz.

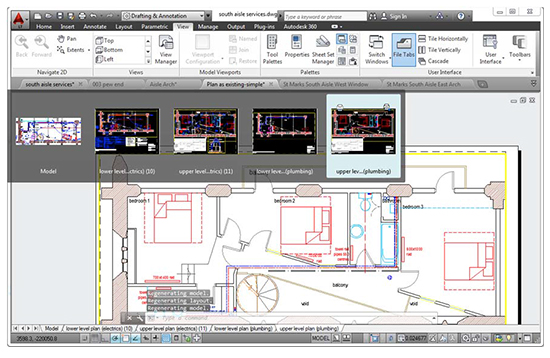

A fájllapon lakat ikon jelzi az írásvédett fájlokat, és csillag jelzi, ha egy fájl módosult az utolsó mentés óta. Ha az egeret egy fájllap fölé viszi, a modell és az elrendezések előnézeti képei jelennek meg. Ha a mutatót az egyik előnézeti kép fölé viszi, az ahhoz tartozó modell vagy elrendezés ideiglenesen megjelenik a rajzterületen. A nyomtatási és a közzétételi eszközök is elérhetők az előnézeti képből.
A fájllapok sokkal többre hivatottak mint az egyszerű böngészésre. A fájllapok helyi menüje lehetővé teszi fájlok létrehozását, megnyitását, mentését és bezárását – akár az összes fájlt bezárhatja annak az egynek a kivételével, amelyre a jobb gombbal kattintott. Ezen kívül kimásolhatja a fájl teljes elérési útját vagy megnyithatja a fájl helyét a böngészőben.
A rajzfülek jobb oldalán található plusz (+) ikon segítségével könnyedén hozhat létre új rajzokat, és a létrehozás után az új rajzhoz tartozó fül megjelenik a fülek sávján.
Fóliakezelés
Az AutoCAD LT 2014 verzió fóliakezelése is jelentős fejlesztésen esett át. Amellett, hogy a szalag menüben több fólia jelenik meg, a fóliák megjelenítése mostantól természetes sorrendben történik. Például az 1, 4, 25, 6, 21, 2, 10 nevű fóliák 1, 2, 4, 6, 10, 21, 25 sorrendben jelennek meg, nem a klasszikus 1, 10, 2, 25, 21, 4, 6 sorrendben.

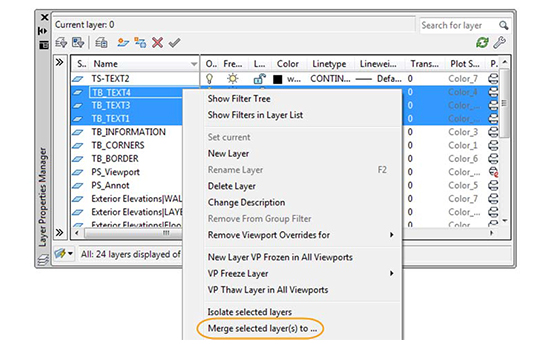

A fóliakezelő új Egyesítés funkciója lehetővé teszi, hogy kiválasszon egy vagy több fóliát a fólialistából, és egyesítse az azokon található objektumokat egy másik fóliára. Az eredeti fóliák automatikusan törlődnek a rajzból.
Továbbfejlesztett külső referenciarajzok (Xref)
A külső referenciával rendelkező rajzok vonaltípusainak és fóliáinak megjelenítése is tovább fejlődött az AutoCAD LT 2014 szoftverben. Az xrefekből származó vonaltípusok nem jelennek meg a szalag vagy Tulajdonságok paletta vonaltípus listájában. Az xrefekből származó fóliák továbbra is megjelennek a szalagon, hogy beállíthassa azok láthatóságát, de nem jelennek meg a Tulajdonságok palettán.
A Típus oszlopra duplán kattintva könnyedén megváltoztathatja az xref típusát illesztésre vagy rávetítésre.

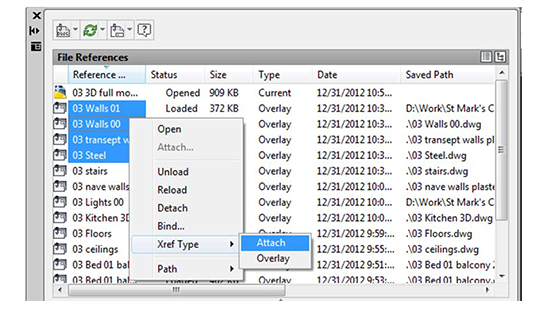

A helyi menü egyik új beállításával akár egyszerre több xref típusát is megváltoztathatja.
A Külső referenciák paletta olyan új eszközöket tartalmaz, amelyekkel egyszerűen állíthatja be az abszolút vagy relatív útvonalak használatát a kiválasztott xrefekhez. Az útvonalat teljesen el is távolíthatja. A –XREF parancs új ÚTVONALTÍPUSA (PATHTYPE) opciójával akár script-tekkel is automatizálhatja az útvonaltípus beállítását.
Az Autodesk 2013. október 25-ig promóciót hirdetett: az AutoCAD LT szoftvert új, kedvezőbb áron, ráadásul további 200 EUR megtakarítással vásárolhatja meg.
Most a legjobb ár-érték aránnyal szerezheti be a kedvelt 2D rajzeszköze legújabb verzióját, ráadásul olyan szakági 3D tervezőeszközökhöz is hozzájut, amelyeket nélkülözhetetlennek fog tartani, mindezt akár 20% kedvezménnyel.
A promócióval kapcsolatos részletek és további információ itt.
Cikksorozatunk harmadik részében a mérnöki létesítmények meghatározásával foglalkozunk. (x)
