A Budapesti Szakcsoport szaknapján elhangzott előadás az épületgépészetben használatos szivattyúk helyzetét tárgyalja az új irányelvek tükrében.
EU energiastratégia – válasz a kihívásokra
A fokozódó környezetszennyezés csökkentésének, a természeti erőforrások fenntartható alkalmazásának rövid távon leghatékonyabb módja az energiatakarékosság, és a hatékonyság növelése.
ENERGIA 2020 program céljai:
-20% „energiafelhasználás”
-20% ÜHG kibocsátás
20% megújuló energia részesedés

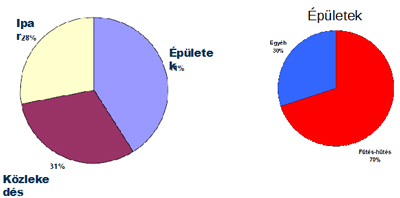

Teljes energiafelhasználás megoszlása
Energiastratégia eszközei
Épületek:
EPBD irányelv:
Épületenergetikai tanúsítás
Energiahatékonysági követelmény
2020-ra új épületek „nZEB” kategória
EuP/ErP irányelv
Az ún. „EuP irányelvet” az Európa Parlament 2005. július 6-án hagyta jóvá. Ebben megfogalmazták az energiafogyasztó berendezésekre (Energy-using Products) vonatkozó „ecodesign”, azaz alacsony energiafogyasztást, és környezeti hatást célzó követelményeket (LCC analízis).
2009-ben módosították ErP irányelvre.
HVAC termékeket érintő rendeletek:
EuP és ErP, valamint a konkrét rendeletek
ErP:
Energy related Products
– passzív elemek, amelyek befolyásolják az energiafelhasználást (pl. hőszigetelés)
EuP:
640/2009/EK rendelet villanymotorokra
327/2011/EK rendelet ventilátorokra
641/2009/EK rendelet nedvestengelyű keringetőkre
EuP a villanymotorokra – 640/2009/EK rendelet:
IE1…3 az új hatásfok osztályok
Új IE szabvány (International Efficiency class) váltja le az összes nemzeti, és az európai EFF (CEMEP) kategóriákat.
IE3 a legmagasabb, IE1 a legalacsonyabb kategória
2011. június 16-tól csak min. IE2 kategóriájú motorok, és azokkal szerelt berendezések hozhatók forgalomba.
2015. január 1-től 7,5 – 375 kW teljesítmény tartományban csak IE3, vagy frekvenciaváltóval ellátott IE2 motorok, ill. ezekkel szerelt berendezések forgalmazhatók.
2017. január 1-től az előző pontban meghatározott követelmény már a 0,75–375 kW tartományra lesz érvényes.

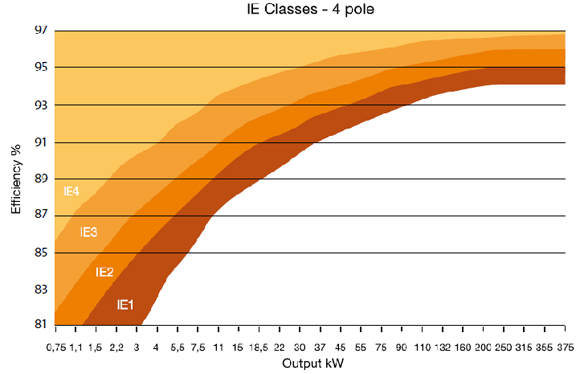

IE osztályok bővülése
EuP 2013
Nedvestengelyű keringetőszivattyúk
641/2009/EK rendelet
Előzmények
Keringetőszivattyúk az EU-ban – 2000:
120 millió beépített keringetőszivattyú az EU 25 országaiban.
Évente 12 millió új, eladott szivattyú (EU25).
A beépített keringetőszivattyúk éves villamos energia fogyasztása: 60 TWh/év (EU25)
Megtakarítási potenciál: 44 TWh/év
Egy családi ház összesített villamos energia fogyasztásából átlagosan 10-15% a keringetőszivattyúk részesedése.

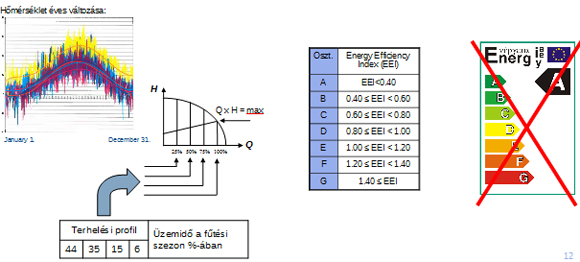

régi osztályozási módszer
Mit is jelent az EuP2013?
641/2009/EK
Azok a szivattyúk, amelyek nem teljesítik az „EuP” követelményeket, nem lehet forgalomba hozni.
Energiacímkézés megszűnik, helyette az EEI index szerinti osztályozás kerül bevezetésre (adattáblán).
Az „Energy Efficiency Index” (EEI) követelmény:
EEI≤0,27 2013. január 1-től, és
EEI≤0,23 2015. augusztus 1-től.
Ezeket a követelményeket csak az elektronikusan szabályozott, állandó-mágneses motorral szerelt szivattyúk képesek teljesíteni!!!
Mi a kényszerítő erő?!
EuP követelmények a CE minősítés részét képezik.
A rendelet követelményeinek teljesítése a CE jelölés, és a Megfelelőségi Nyilatkozat kiadásának feltétele. Ennek hiányában a termék az EU területén nem hozható forgalomba!
Átmeneti rendelkezések, kivételek:
2013. január 1-től még „felmentést” kapnak a napkollektoros rendszerek épített szolár-szivattyúk, valamint a készülékekbe (pl. falikazán) integrált, speciális kivitelű keringetőszivattyúk.
2015 után már ezekre is érvényes az előírás.
HMV cirkulációs szivattyúkra egyelőre nem vonatkozik a rendelet.

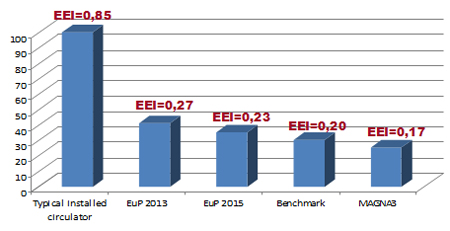

Energia-megtakarítás / EEI „fejlődés”
Hatékonyság növelésének módszerei:
Néveleges hatásfok növelése: Csökkenő hozadék elve
Szabályozhatóság: Egyre bonyolultabbá váló eszközök. Adaptív technikák megjelenítése (öntanuló algoritmusok)

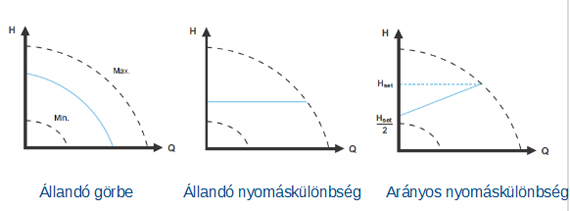

Szabályozási módok

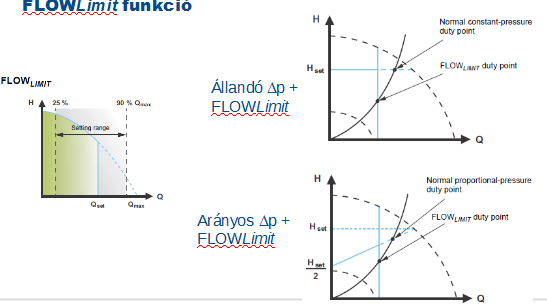

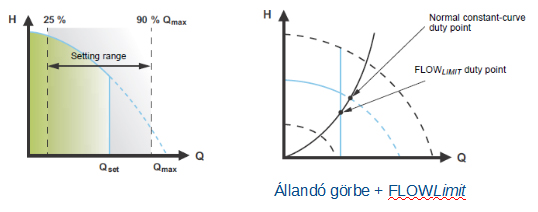

FLOWLimit funkció
További szivattyú-megoldások, illetve a teljes előadásanyag jó minőségű ábrákkal letölthető itt.
Erdei István
