Vannak WC-ülőkék, amelyeken ülni egyszerűen kényelmesebb. Vannak WC-kerámiák, amelyek öblítése jobb és halkabb. És vannak zuhany WC-fúvókák, melyek egyszerűen kényelmesebben és kevesebb víz felhasználásával tisztítanak. Ezek mind különböző Geberit AquaClean fejlesztési projektek eredményei.
Bár nincs két egyforma hátsó, egy WC-ülőke mindegyikkel ugyanúgy bánik. A Geberit azt akarta megtudni, hogy a tökéletes WC-ülőkének milyen hosszúnak és milyen szélesnek kell lennie, valamint azt is, hogy melyik forma a legjobb ergonómiai szempontból, és hogy a legtöbb ember melyiket találja a legkényelmesebbnek.
„Teszt-ülések” a WC-ülőkéken
Hogy ezekre a kérdésekre választ kapjanak, a fejlesztőmérnökök nyolc különböző ülőkéjű WC-t szereltek be egy tesztszobába – többek között a házon belül fejlesztett prototípusokat is. A Geberit alkalmazottakat arra kérték, hogy az ülőkéket alapos „teszt-üléseknek” vessék alá, jegyezzék fel az ülőpozíciójukat, és hogy milyen helyzetben tartották a lábukat, majd töltsenek ki egy részletes kérdőívet.

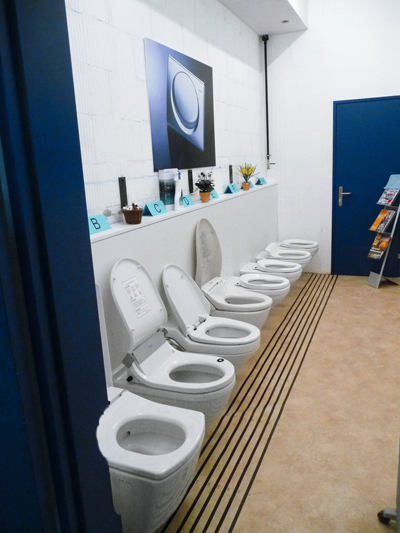

Különböző WC-ülőkéket teszteltek ebben a szobában több hónapon keresztül. A tesztalanyokat megkérték, hogy jelöljék meg azt is, hogy a padlón lévő vonalakhoz képest hol helyezkedett el a lábuk.
Amikor a legkülönfélébb korú és termetű nő és férfi tesztalanyok leadták az értékeléseiket, nyilvánvalóvá vált, hogy mindegyik esetben hol vannak a fenék és láb számára kényelmetlen nyomópontok. Az is kiderült, hogy a férfiak általában hátrébb ülnek az ülőkén, mint a nők. „Hogy a WC-ülőke felületi geometriája kényelmes vagy sem, azt csak úgy lehet meghatározni, hogy kipróbáljuk”, magyarázza Manuel Lechner, aki ezt a témát nagy részletességgel tanulmányozta, mint a Geberit AquaClean csapat fejlesztőmérnöke. „Ami a képernyőn CAD modellként kényelmesnek tűnik, az a gyakorlatban nagyon rossz értékeléseket kaphat.”
Miután az ülőtesztek eredményeit gondosan és aprólékosan beillesztették a CAD modellekbe, egy új prototípust készítettek a legmodernebb 3D plotter segítségével. De ez a fáradságos munka kifizetődött – ez az optimalizált WC-ülőke ugyanis sokkal kényelmesebb volt bármelyik korábban tesztelt verziónál. Nem volt véletlen, hogy ez aztán sablonként szolgált a Geberit jelenlegi és jövőbeli higiéniai berendezései számára.

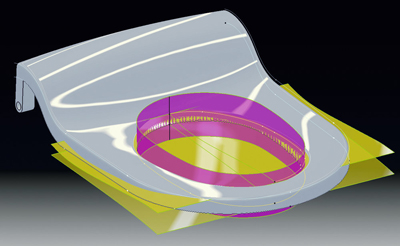

A WC-ülőke felületi geometriáját CAD programokkal finomították egészen addig, míg meg nem született az optimális megoldás.
Perem nélküli WC-dizájn
A hagyományos WC-csészéknél az öblítővíz nagy része a perem alá terelődik, ahol lelassul, és hirtelen lefelé irányul. Így az energia nagy része elvész a folyamat során. A perem maga rejtve van, és előfordulhat, hogy nehézkes a tisztítása. A vízkő is könnyen lerakódik itt. Emiatt több WC-kerámia gyártó is perem nélküli WC-ket kezdett kínálni, ahol az öblítővíz vízszintesen folyik a kerámiakagylóban.
A Geberit mérnökei és konstruktőrei foglalkozni kezdtek a perem nélküli WC-csésze ötletével, és továbbfejlesztették azt. Ennek eredményeképpen jött létre a belső formáját tekintve kúpos spirál kiképzésű WC-kagyló. Itt az öblítővíz mozgási energiája alig lassul le, és a kerámias belsejében célzott és ellenőrzött öblítést valósít meg.

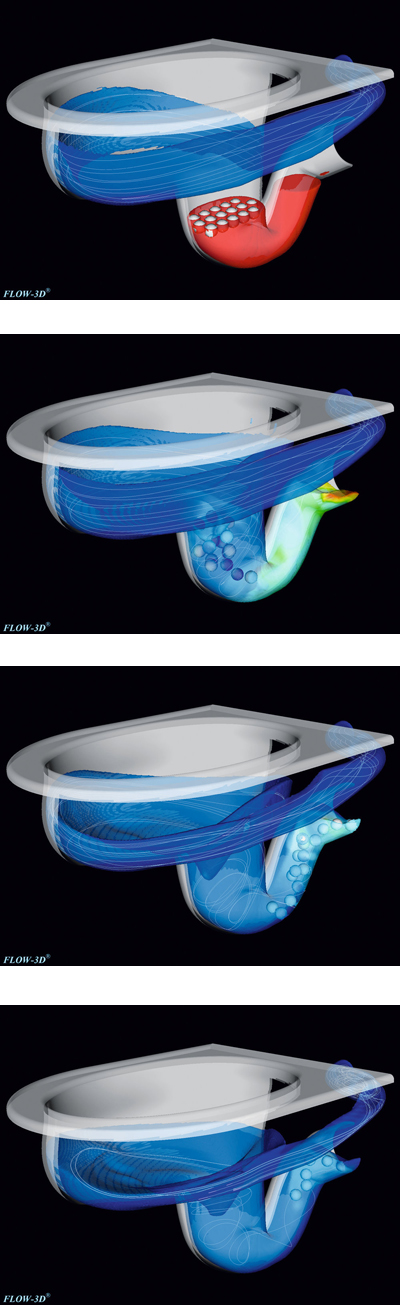

A számítógépes szimuláció mutatja, hogyan befolyásolja az új perem nélküli WC-csésze belső formája az öblítési folyamatot. A víz oldalról folyik be a WC-csészébe (1. ábra), körkörös mozgással kiöblíti a spirál alakú kerámiát, és innen megy tovább a bűzelzáróhoz (2. ábra). A bűzelzáróból a víz és a darabos ürülék gyorsan továbbhalad (3. ábra). Körülbelül három másodperc múlva a maradék öblítővíz is átfolyik a WC-kerámián (4. ábra).
„Abban a pillanatban, hogy az öblítőcsőből kifolyik a víz a kerámiába, már nem lefelé folyik”, magyarázza Maurus Zwicker, a Geberit AquaClean csapatának fejlesztőmérnöke. „Az öblítővíz teljes erővel zúdul a kúposan kiképzett WC-csészébe, ami sokkal kevesebb zajjal és sokkal kevesebb loccsanással jár, mint bármilyen más hagyományos WC-öblítés.” A Geberit azóta szabadalmaztatta ezt a speciális WC-geometria dizájnt, melyet várhatóan a jövő generációs AquaClean higiéniai berendezéseknél is használni fognak.
Zuhanypermet a gömb alakú fúvókából
Minden higiéniai berendezés legfontosabb eleme a vízpermet fúvóka, mely meleg vízzel tisztítja meg használóját. Minél kevesebb vízre van szükség ehhez a folyamathoz, annál kevesebb vizet is kell felmelegíteni. Egy újfajta vízpermet fúvóka kifejlesztésekor a Geberit mérnökeinek egy nagyon ígéretes megoldást sikerült találniuk arra a kérdésre, hogyan lehet egyensúlyt teremteni a tisztítási hatékonyság, az energia- és vízfelhasználás, valamint a kényelem között.
Ami az új ebben a vízpermet fúvókában, az a víz útja – és ez egy olyan jellegzetesség, amelyet azóta már szintén szabadalmaztattak. Mielőtt a víz vízpermetként kifúvódna a fúvókán, forgó és lüktető mozgásba hozzák egy gömb alakú kamrában. Amikor a vízsugár kimegy a fúvókán, levegőt vesz fel.
Az új vízpermet fúvóka hatásának vizsgálatát a fejlesztési laboratóriumban számítógépes szimulációk és széles körben lefolytatott tesztek segítségével végezték, ahol is mindegyik az alábbi eredményre vezetett: az új fúvóka optimális hatását 8 cm magasan fejti ki. Ez azt jelenti, hogy a vízsugár nem tűhegynyi területeket céloz meg, hanem ehelyett egyenletesen, alaposan és kelle¬mesen tisztít meg egy körülbelül 2 cm átmérőjű területet.
