Mindamellett, hogy a VRF (direkt elpárolgású, változó hűtőközeg tömegáramú) klímarendszerek és levegő-levegő hőszivattyúk több évtizedes múlttal rendelkeznek, még mindig nehéz dolguk van a hagyományosnak számító fan-coil + folyadékhűtő + gázkazán kialakítású rendszerekkel szemben, ami a beléjük vetett bizalmat illeti. Ezek egyrészt a hagyományos kialakítású rendszer hosszabb múltjában, valamint a tervezői és kivitelezői „megszokás”-ban gyökereznek.
A nemzetközi és a hazai trendek is a VRF-technológia térnyerését prognosztizálják, ám napjainkban még viszonylag kis szegmensnek számít. A rendszerek részletes összehasonlító elemzésére jelen írásunkban nem térünk ki. Természetesen előnyök és hátrányok egyaránt vannak. A technológiai hűtés-fűtés még teljes egészében a hagyományos rendszerek monopóliuma, ám a komfortklíma és a fűtés területén elmondható, hogy a VRF-megoldások megállíthatatlanul törnek előre.
A nemzetközi trendek eltolódását támasztja alá, hogy a korábban csak mono-split- vagy folyadékhűtő-gyártók palettáján is sorra kezdenek megjeleni a rugalmas és széleskörű megoldást nyújtó VRF rendszerek. A megújuló energiák alkalmazását támogató EU-s pályázatok adhatnak némi lökést a technológia gyorsabb terjedéséhez, ám ezek a levegő-levegő hőszivattyú alkalmazását például a víz-levegő hőszivattyúhoz képest egyelőre jóval mostohábban kezelik.
Jelen alkalmazási példánkban már a beruházás korai előkészítési szakaszában kialakult a beruházói, tervezői (tervező: Csanád Bálint) és lehetséges beszállítói és kivitelezői oldal szoros együttműködése, rendszeres párbeszéde. Ez azért nagyon pozitív és fontos, mert a beruházói igények minél alaposabb előzetes megismerése alapján az adott feladathoz és egyedi igényeknek legmegfelelőbb konfiguráció került egyaránt a kiviteli tervdokumentációba és megvalósításra.
A szálloda épülete egy 110 éves belső körfolyosós társasházból került kialakításra, teljes külső és belső felújítást, átalakítást követően. Az épület felújítása, áttervezése során páratlanul jól sikerült ötvözni a modern és a klasszikus stílusjegyeket. A külső megjelenésben, a lépcsőházban és az előtérben a klasszikus korhű elemek, a szobák, apartmanok belső kialakításában pedig inkább a modern jelleg dominál.

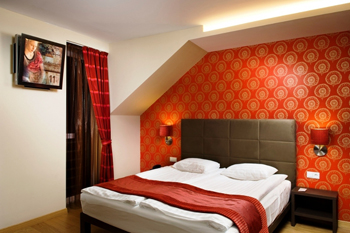

Tetőtéri szobarészlet, oldalfali beltéri egységgel, a szoba színvilágához igazított megjelenéssel.
A helyiségek és a légkezelő egységek fűtése-hűtése öt kisebb rendszerre (kültéri egységre) tagolva került kialakításra. Ebből egy a (földszint + első emelet) háromcsöves rendszer, amely lehetővé teszi az átmeneti időszakban a tetszőleges helyiségenkénti üzemmód-választást. A további három szintnek egy-egy, valamint a három kis légkezelő egységnek egy további dedikált kültéri egység szolgáltatja a gazdaságos hideg- vagy melegenergiát. A csendes, inverteres teljesítményszabályozású kültéri egységek a tetőn kerültek elhelyezésre. A VRF-készülékek által kiszolgált helyiségekbe nem került más (kiegészítő vagy pót) fűtési alternatíva. A rendszert -15 °C téli külső száraz hőmérsékletre méreteztük, de egészen -20 °C-ig alkalmas folyamatos üzemre. A tervezésnél szintén figyelembe vettük a fűtési időszakban esetenként szükséges leolvasztási ciklust, amely kis mértékben (átlagban óránként néhány perc) csökkenti a folyamatos rendelkezésre állási időt. Ennek hatása szerencsére nem a legnagyobb hidegben, hanem 0 ºC-os környezeti hőmérséklet mellett tetőzik.

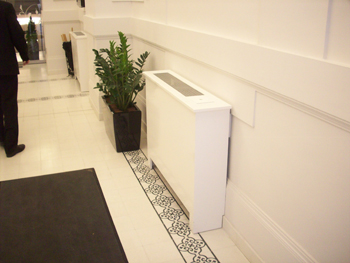

Egyedi tervezésű burkolat mögé rejtett lábon álló beltéri egységek az előtérben
A beltéri egységek túlnyomórészt oldalfali kialakításúak, stílusos, részben testre szabható megjelenéssel. Ezek kerültek a szobákba, apartmanokba és a közösségi terek egy részébe. A tágas, nagy belmagasságú előcsarnokban burkolat nélküli, lábon álló készülékek biztosítják az optimális hőmérsékletet, a belsőépítész által tervezett parapetbe rejtve.
A konyha, fitnesz és wellness, valamint az alagsori raktárhelyiségek fűtése, hűtése és szellőzése kis légkezelő egységekkel történik, melyek szintén direkt elpárolgású hőcserélőt tartalmaznak. Ezek hideg-, melegenergia-igényét szintén VRF-készülék látja el. A tervezési szakaszban egyeztetni kell a légkezelő gyártójával, forgalmazójával a VRF-gyártó elvárásait a hőcserélővel szemben. Fűtési-hűtési, méretezési paraméterek: hőmérséklet, nyomás, hűtőközeg stb.
A fűtési-hűtési rendszer automatizálása, központi vezérlése épületfelügyeleti rendszeren keresztül történik. Mindamellett, hogy a VRF-gyártók a legkülönfélébb tudásszintű és komfortot biztosító központi vezérlőket kínálnak termékeikhez, azokat folyamatosan a felhasználók változó igényszintjéhez igazítva, ezen célszoftverek/hardverek beállítási lehetőségei jócskán limitáltak maradnak egy szabadon programozható épületfelügyeleti rendszerhez képest, amely képes szinte bármennyi – a rendszertől akár független – jeladó, más szoftverrel való kommunikáció vagy a diszpécser beavatkozása alapján egyesével vagy csoportosan automatikusan beavatkozni a szükséges helyeken.

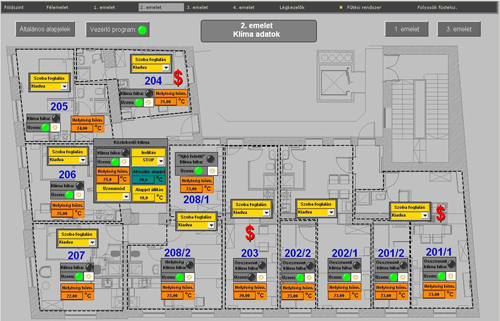

Szintenkénti nézet a felügyeleti rendszerben. Gyors áttekintést ad a szinten lévő összes helység aktuális hőmérsékletéről, működéséről, üzemmódjáról, és az esetleges hibajelről.
Példánkban az épületfelügyeleti rendszer a fűtés vagy hűtés fő paramétere, a szoba kiadottsága, a kártyatartó, valamint az ablaknyitás-érzékelő jele alapján kapcsolja ki/be a készülékeket, váltja az üzemmódot, tilt vagy engedélyez bizonyos funkciókat.
Kiadott szoba, kártyatartóban elhelyezett kártya és csukott ablak mellett, a felhasználó lakó dönthet (tág határok között) a hőmérsékletről, ki/bekapcsoltságról, ventilátor-sebességfokozatról. De például egy ablaknyitás esetén a rendszer már tilt, korlátoz bizonyos funkciókat. Egy négycsillagos szállodában is gyakran előfordulnak az átlagostól nagymértékben eltérő hőmérsékletigényű látogatók, akikre előre gondolva, az egyes szobák egyszerűen kivehetők az automata rutinok korlátozásai alól, átadva a teljes körű irányítás lehetőségét a szobában elhelyezett távvezérlőnek.

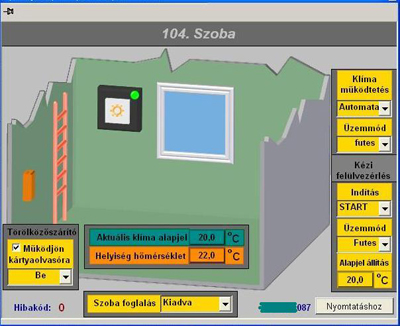

A szintenkénti nézetben elérhető információkon túl, látható baloldalon a kártyatartó állapota, a beállított hőmérséklet, ablak nyitott vagy zárt állapota, továbbá a VRF-rendszertől független törölköző szárító működése is.
A rendkívül felhasználóbarát grafikus kezelői felület segítségével a rendszer könnyen átlátható, használata néhány perc alatt elsajátítható akár egy új munkatárs számára is. Az épületfelügyelet alkalmazásával kompromisszumok nélkül biztosítható a vendégek maximális komfortérzete és az energiatakarékosság.
A VRF- és az épületfelügyeleti rendszer össze- és finomhangolása okozta viszonylag a legnagyobb kihívást. Ez érthető volt, mivel ez volt az a terület, ahol még nem volt gyakorlati tapasztalat a konkrét VRF és az épületfelügyelet korábbi integrálására, tehát nehezen volt tervezhető, ütemezhető. Valamint több cég, szolgáltató összehangolt jó csapatmunkáját igényelte azért, hogy a két különböző „nyelvet”, protokollt használó platform között kompromisszumok nélkül alakítsuk ki a tökéletes kétoldalú kommunikációt, ehhez egy nyílt forráskódú protokollt, mint „közös idegen nyelvet” felhasználva.
Elmondható, hogy a rendszer a beruházó és a szállodai vendégek magas szintű megelégedettsége mellett működik, és a projektben részvevő cégek büszkén vették fel referenciáik sorába.

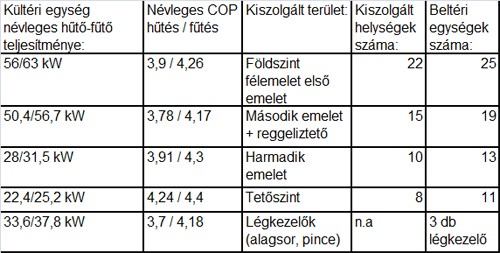

Műszaki paraméterek áttekintő táblázata
A névleges teljesítmény és COP értékek a nemzetközi gyakorlatban alkalmazott peremfeltételek mellett értendők.
