CHIGO VRF rendszerek a Columbus Klímától

Korábbi cikkünkben már említettük, hogy a Columbus Klímaértékesítő Kft. az általa forgalmazott termékek közé felvette a CHIGO európai piacra szánt berendezéseit.

Hogy a megbízható működést, a kültéri- és beltéri egységeket be is tudjuk mutatni leendő vásárlóinknak, érdeklődőknek, az első hazai rendszert Nagytarcsán, a saját telephelyünkön építettük ki.

A rendszer összetevői:

• 2 db CMV-X FULL DC inverter (25,2 kW + 33,5 kW) teljesítményű kültéri egység kombinációban
• 1 db 2,2 kW-os kazettás
• 1 db 2,2 kW-os légcsatornázható
• 1 db 10 kW-os emelt nyomású légcsatornázható
• 1 db 4,5 kW-os parapet-mennyezeti
• 1 db 11,2 kW-os DX kit – direkt elpárologtatós hűtőkaloriferhez

A beüzemelést a CHIGO gyár mérnökei és a Columbus Klímaértékesítő Kft. szervizes szakemberei közösen végezték el.

A jó ár-érték arányon felül fontos megjegyezni, hogy a kültéri-beltéri egységek, refnetek raktárról
elérhetőek, és akár egy napos határidővel szállíthatóak. A gyártó széles palettájáról hazai forgalomba az EUROVENT minősítéssel rendelkező CMV-X, és CMV-mini sorozatok érhetőek el R410A hűtőközeggel.

Kültéri egységek

A CMV-X sorozat a CHIGO legújabb generációs „full DC inverteres” VRF berendezései rendkívül energiahatékonyak. Modulációs felépítésnek köszönhetően akár 64 beltéri egység is szerelhető egy kültéri csoportra, melynek teljesítménye elérheti a 222 kW-ot.

Jellemzők:

• Éjszakai üzemmód: -10dB(A) hangnyomás csökkentés a kompresszor, és a ventilátor lemodulálásával
• Snow-proof funkció: 0°C fok alatt időközönként a ventilátorokat elindítja a kültéri egység, hogy a berendezésre esett havat eltávolítsa
• Kombinációban történő alkalmazás esetén váltott üzem
• Intelligens leolvasztás
• „Emergency Stop” funkció
• Magas nyomású (85 Pa) kültéri egység (minimálisan légcsatornázható)

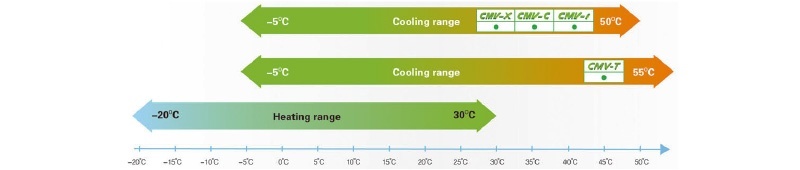

• Széles működési tartomány

• Rugalmas tervezési lehetőségek:


  Teljes csőhossz	1,000 m max.
  Leghosszabb csőhossz	190/220 m
  Magasságkülönbség	90/110 m max.
  Csőhossz az első leválasztó idom és a legtávolabbi beltéri egység között	90 m max.
  Magasságkülönbség a beltéri egységek között	30 m



A CMV-mini sorozat jó megoldás lehet olyan lakóépületekre vagy kisebb irodaházakra, amelyeket már multisplittel nem lehet megszerelni – mondjuk a hosszú csővezeték szakaszok miatt. A kültéri egységek 8 kW-tól egészen 33,5 kW teljesítményig elérhetőek. Teljesítménytől függően DC inverteres iker forgódugattyús, vagy DC inverteres Scroll a kompresszor.

Jellemzők:

• DC inverteres kompresszor, és DC ventilátor
• Halk és helytakarékos kültéri egység
• Optimalizált és energiahatékony működés
• Intelligens leolvasztás

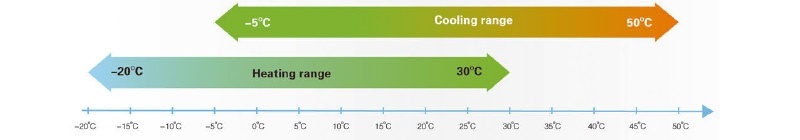

• Széles működési tartomány

• Rugalmas tervezési lehetőségek:


  Teljes csőhossz	100/120m 8-18 kW/18 kW
  Leghosszabb csőhossz	60/70 m
  Magasságkülönbség	20/30 m max.
  Csőhossz az első leválasztó idom és a legtávolabbi beltéri egység között	20 m max.
  Magasságkülönbség a beltéri egységek között	8 m

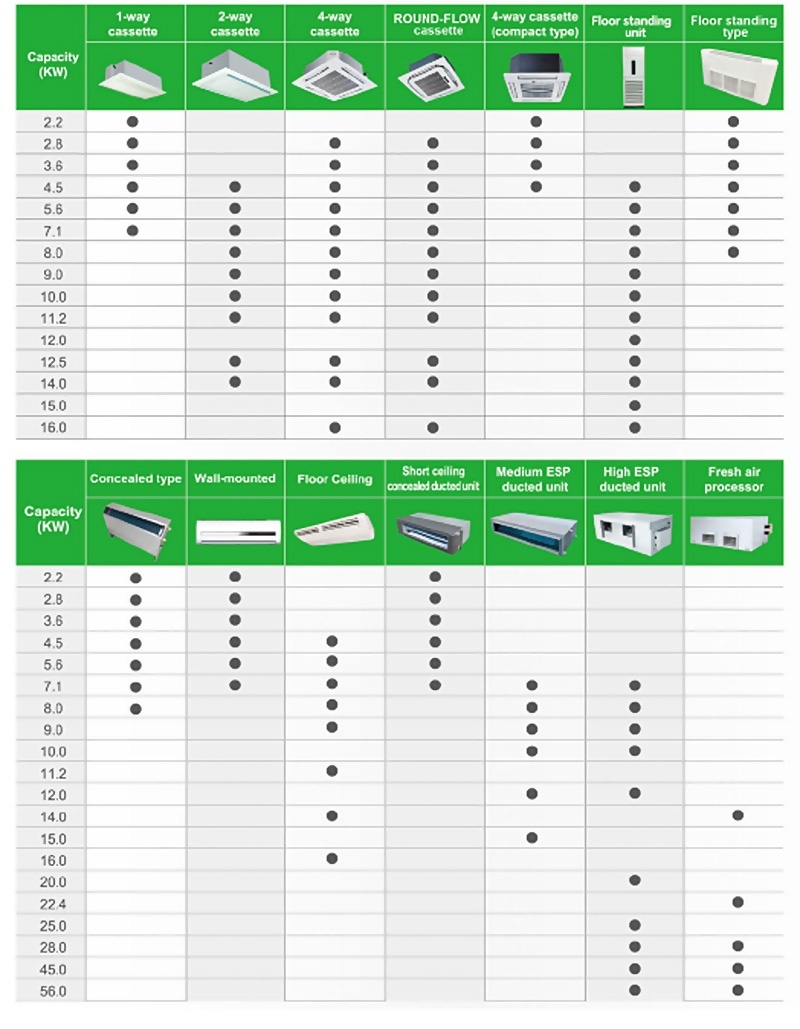

Beltéri egységek

Az elérhető beltéri egységek egyaránt kompatibilisek a CMV-X, és a CMV-mini kültéri egységekkel. Más gyártókkal ellentétben minden CHIG VRF beltéri egységhez jár egy standard vezérlő, ez típustól függően lehet infra, vagy fali szabályzó.

Vezérlők, szabályzók

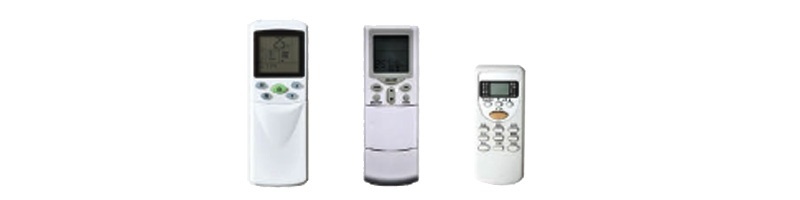

Vezeték nélküli szabályzók

• Üzemmódválasztás
• Beltéri címzés
• Hőmérséklet-állítás
• Időzítő
• Ventilátorfokozat-szabályzás

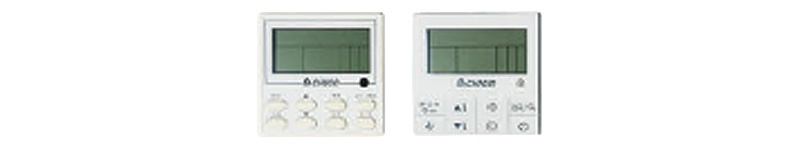

Vezetékes szabályzók

• Üzemmódválasztás
• Beltéri címzés
• Hőmérséklet-állítás
• Időzítő
• Ventilátorfokozat-szabályzás
• Hibakódkijelzés

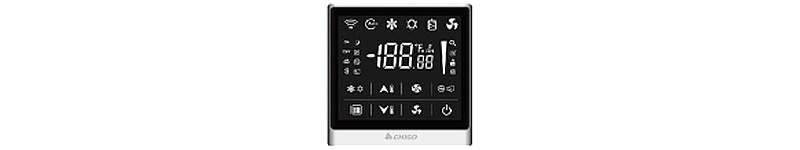

Érintőkijelzős szabályzó

• Üzemmódválasztás
• Beltéri címzés
• Hőmérséklet-állítás
• Időzítő
• Ventilátorfokozat-szabályzás
• Hibakódkijelzés
• WIFI

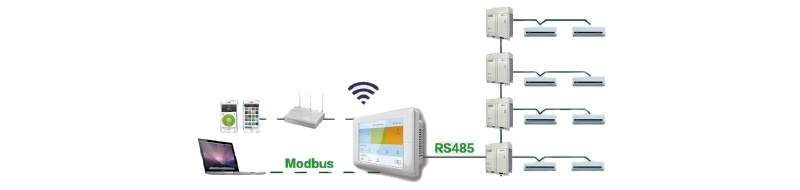

Érintőkijelzős központi szabályzó

• Teljeskörű vezérlés
• WIFI
• Modbus protokoll
