A világ egyik meghatározó többrétegű és PEX csőrendszer-gyártójaként és fejlesztőjeként az Uponor komplett megoldást kínál a nedves rendszerű fal- és mennyezetfűtési/hűtési igények kielégítésére.
A fal- és mennyezetfűtések/hűtések iránti kereslet növekedését az épületgépészeti szakmában dolgozók mindannyian érzékelhetik, de mi is áll ennek a hátterében? A divat, a hóbort, vagy az új technológiák iránti érdeklődés? Bizonyára ezek, és még sok más szempontis játszik némi szerepet a döntéshozatalban, azonban a sugárzó fűtések, –hűtések iránti megnövekedett érdeklődés két fő érvrendszerre vezethető vissza. Az első a növekvő igény a magasabb komfort iránt, a második pedig a hatékony energiafelhasználásra való fokozott törekvés. A felületfűtési és –hűtési megoldások alkalmazásával olyan eredményeket érhetünk el, amelyek következtében kedvezőbb a poreloszlás (a tévhitekkel ellentétben a padlófűtések esetében is!), kisebb az allergiás megbetegedésekre való hajlam. Kisebb légsebességek jellemzik, nincs huzatérzet, nincs zajhatás, nem látható a berendezés, meleg, ill. kellemesen hűvös felületek keletkeznek, és még nagyon sokáig lehetne sorolni a hagyományos, konvekciós megoldásokkal szembeni előnyöket.
Ezek a tulajdonságok alapvetően a jobb komfortérzetet szolgálják, így ez a csoport lehet az egyik fő oka ezen megoldások növekvő népszerűségének. A rendszerek további jellemzője, hogy mivel nagy kiterjedésű temperált felületek veszik az embereket körül, a hőcsere jelentős része sugárzással megy végbe a testfelület és a környező felületek között. Ennek eredménye, hogy a konvektív módon elért azonos hőmérsékleti komfortérzet (operatív hőmérséklet) sugárzó fűtések esetében alacsonyabb belső levegőhőmérséklettel érhető el. Ez a (télen különösen nagymértékű) filtrációs (légcserével történő) veszteségek csökkenését jelenti. További fontos tulajdonság, hogy télen relatív alacsony előremenő hőmérséklettel lehet fűteni, nyáron pedig relatív magas hőmérséklettel hűteni. Ez további energia-megtakarításhoz vezet, és tökéletesen kapcsolódhat az új alternatív energiatermelőkhöz. A kondenzációs kazánoknál lehetővé válik a teljes fűtési idényben való kondenzációs üzemmód, elérve így a legnagyobb hatásfokot, de hőszivattyúk alkalmazásakor is alapvető meghatározója az egész évben magas COP(hatásfok) elérésének, vagy akár ideális alapot teremt egyéb más alternatív energiaforrásokhoz – pl. termálvizes fűtés– való kapcsolódáshoz. A nyári hűtéskor nagymértékű megtakarítást jelenthet a passzív (kompresszormunka nélküli) hűtési üzemmód is, amely a hűtési időszak nagy részét lefedheti. A felületfűtési és –hűtési megoldások a hatékony energiafelhasználású rendszerek alappillérét képezik. Hazánk lakóházainak nagy többségére a hagyományos építési megoldások a jellemzőek – azaz téglából vagy egyéb falazóanyagból készülnek –, amelyeket általában nedves vakolattal látnak el.

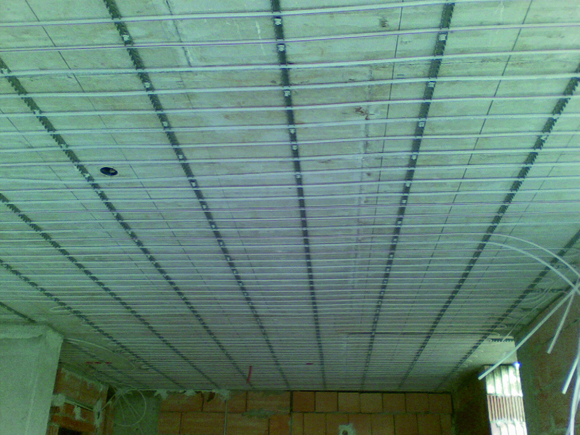

Csőelrendezés mennyezetfűtés/hűtésnél
Ezen felhasználási területhez kínál az Uponor nedves fal-, mennyezetfűtési/hűtési rendszere ideális megoldást, amelynek alapját a padlófűtési felújításokból korábban ismert 9,9×1,1 mm-es PE-Xa csővezeték adja. A rendszer másik fontos eleme a 2,5 m-es szálakban kapható bepattintós sin, amelynek hátlapja öntapadós kivitelben készül, így annak felrögzítése rendkívül egyszerű módon végezhető. A csőfektetés megkezdése előtt – a felület porózusságának függvényében – extra rögzítések elhelyezése javasolt (pl. dübellel vagy belövőszeggel). A rendszer komplett megoldásként egyéb további elemekkel: azaz szűkített T-idomokkal, toldóidomokkal, szűkítőidomokkal, csavarzattal, csővezető ívekkel stb. is rendelkezik, felkészülve minden lehetséges kihívásra. A jó rugalmas falfűtés jellemzője, hogy lehetőleg minél kisebb építési magassággal rendelkezzen, így a hőtehetetlensége kisebb, reakcióideje viszont gyorsabb lesz. További előnyt jelent, hogy a rendszer több típusú vakolathoz is rendelkezik műszaki adatokkal, hőleadást méretező diagramokkal, rétegendi és egyéb javaslatokkal.A fal-, mennyezetfűtési/hűtési körök kialakításánál különös figyelmet kell fordítani a kialakítandó körök hosszára.

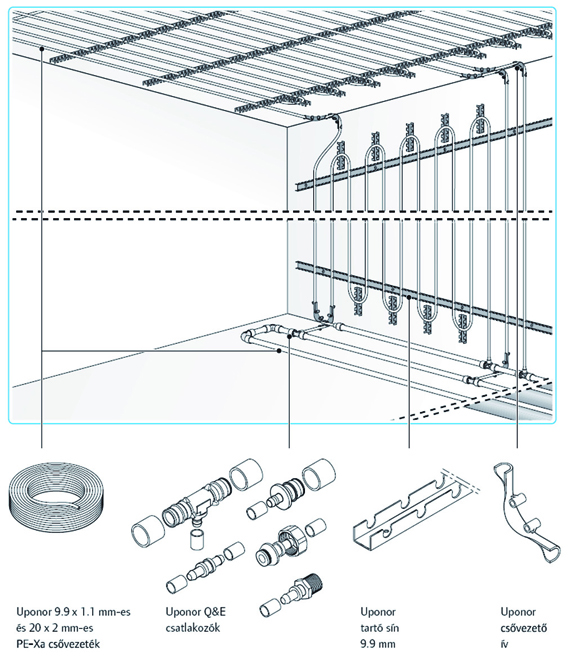

Rendszerelemek
A 9,9×1,1 mm-es PE-Xa csővezetékkel – bár rendkívül jó érdességi tényezővel rendelkezik –, túl hosszú köröknél a nagy nyomásesések miatt nem fog jól működni a rendszer. Általában a szerelő kollégák első kérdései között szerepel, hogy milyen hosszúságú köröket lehet ezzel a vékony csővezetékkel alkalmazni? A helyes válasz erre természetesen az, hogy ez a tömegáramtól függ, amelynek elsődleges befolyásolója a mező által leadandó teljesítmény, ill. az alkalmazott hőfoklépcső. Tömegáram tekintetében 50% eltérés van a 16/18°C-on és a 16/19°C-on működtetett felülethűtési rendszer között, pedig a közepes közeghőmérséklet eltérése csak 0,5°C. Ez a nyomásesésnél – azaz a szivattyú emelőmagasságának megválasztásakor – még jelentősebb különbséget okoz, ezért az ilyen rendszereknél kiemelkedő hangsúlyt kap a tervezés. A „slágernek” tekinthető szerelői kérdésre válaszolva: a szokásos hőfoklépcsőkkel és értékekkel dolgozva a 40-50 m-nél hosszabbra adódó 9,9×1,1 mm-es körök esetét célszerű felülvizsgálni. A rendszer egyik szinte „sztenderdnek” mondható jellemzője, hogy a csővezetéket az esetek nagyon nagy többségében 10 cm-es osztással fektetik le. Így az előzőekből egyszerűen megállapítható, hogy amennyiben az osztó-gyűjtőt sikerült a mezők közelében elhelyezni, akkor egy körrel 4–5 m² felület fedhető le.

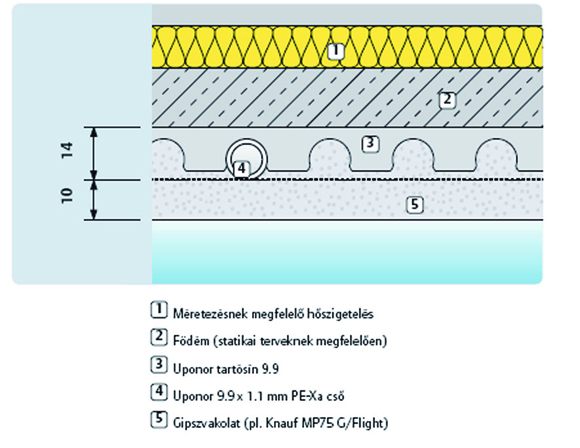

Szerkezeti felépítés
Amennyiben minden mező 9,9×1,1 mm-es csővezetékét közvetlenül az osztóhoz csatlakoztatják, akkor ez már egy családi háznál vagy egy társasházi lakásnál is nagyon nagy körszámokat (akár 40-50 kör) eredményez. Az Uponor nedves fal-, mennyezetfűtési/hűtési rendszere előnyös megoldásként javasolja, hogy az osztótól egy 20 mm-es Tichelmann alapvezetékkel célszerű elindulni, amelyre 3–4 db vékony csővel kialakított, azonos nagyságú kör fűzhető fel. Így sikerül a nagy körszámokat, a sok párhuzamos hozzávezetést és ezek nagy nyomáseséseit redukálni. Ezt a kialakítást teszik lehetővé a 20–9,9–20 mm-es, Q&E kötéstechnikájú T-idomok, továbbá az utolsó körnél alkalmazandó 20–9,9 mm-es szűkítőidomok. A leadható teljesítmények a különböző vakolattípusokra, ill. osztásra, hőfoklépcsőre előkészített diagramokból határozhatók meg, amelyek segítségével a számtalan variáció közül az adott épülethez optimalizálható a rendszer. Az ilyen részletes műszaki dokumentáció szintén fontos különbséget jelent az elemek sokaságának vásárlási lehetőségéből álló és a komplett, átgondolt rendszer között. A jó felületfűtési/hűtési rendszer kialakításánál, tervezésénél gondolni kell a szabályozásra is.
Ezt a kérdést akár egy külön cikkben lehetne megfelelően részletezni, de azért általánosságban annyi elmondható, hogy ezen esetekben mindenféleképpen a helyiségenkénti szabályozásra kell gondolni. A régebben sugárzó fűtéseknél Magyarországon elterjedt szivattyúindító központi termosztát itt nem jöhet szóba. Hűtés esetén további figyelmet kell fordítani a harmatponti alatti felületi hőmérsékletek elkerülésére, amely vagy a hűtési előremenő hőmérséklet emelésével, vagy a hűtés lezárásával és a felület visszamelegedésével biztosítható. Az Uponor nedves rendszerű fal-, mennyezetfűtési/hűtési megoldásához mindkét szabályozási koncepció elérhető, sőt, opcionálisan rádiós és vezetékes kivitelben is, Uponor Smatrix néven. Remélhetőleg ezeknek a korszerű rendszereknek az elterjedésével sikerül az energiafelhasználás csökkenésével egyidejűleg a felhasználók elégedettségét, ill. a szakma rangját emelni. Emellett száraz technológiás rendszerek is elérhetőek az Uponor termékei között: a Renovis panel és aComfort panel.
