Napjainkban a könnyűzenei nyári fesztiválok egyre nagyobb népszerűségnek örvendenek. Minden nyári hétvégére több ilyen rendezvény is jut, ráadásul sok közülük meghaladja a százezres látogatószámot is. A Sziget fesztivál például az egyike Európa legnagyobb zenei rendezvényeinek, ahol 350 ezren is megfordulnak. Ezeknek a megafesztiváloknak az egyik jellegzetessége a külföldiek növekvő aránya, így a beköltözők, táborozók száma is folyamatosan emelkedik.
A fesztiválozók ellátása nagy kihívást jelent a szervezőknek. A feladat megoldása általában speciális infrastruktúra kiépítését is igényli, hiszen a rendezvényhelyszínek a meglévő ellátórendszerektől általában távol esnek.
A rendezvények vízellátása, ezen belül is a melegvíz-ellátás különösen kritikus kérdés, hiszen több tíz, vagy akár százezer ember alapvető tisztálkodását kell megoldani.
A szabadtéri fesztiválok melegvíz-felhasználását tekintve az alábbi fontos jellemzőket kell az ellátás tervezéskor figyelembe venni:
– A terület mérete miatt – a terület nagyságtól függően – 3-4 vagy akár 6 vizes modul kialakítása is indokolt.
– Amennyiben a szükséges energiahálózat nem áll rendelkezésre (általában nem), úgy az energiahordozó biztonságos szállítását és tárolását is meg kell oldani.
– Egy nap során a meleg víz kismértékű fogyasztása jellemző, azonban napi két alkalommal – az esti főprogram előtt 2 óra, illetve a reggeli ébredés utáni 2 óra – nagyságrendekkel nagyobb használat mutatkozik, a zuhanymodulok teljes foglaltsága mellett.
– Nincsenek keverőcsapok, így általában energiatakarékos, nyomógombos zuhany csaptelepeket alkalmaznak, amelyeken fontos az állandó hőmérsékletű vízbetáplálás.
– Fontos a rendszerek könnyű mozgathatósága, akár kézi úton, vagy utánfutóval.
– Az üzemeltető részéről igény a könnyű kezelhetőség, az alacsony karbantartási igény és a gazdaságos, valamint környezetbarát működés. Ez utóbbi több szempontból is kiemelt jelentőségű, hiszen a viszonylag kis területen elhelyezkedő nagy tömeg esetén a légterhelés még nagyobb jelentőséggel bír.
Az idei nyári szezon előtt kereste fel a Prímagáz Zrt.-t az ország egyik legnagyobb fesztiválszervező vállalkozása, a Tranzorg Kft. azzal a kéréssel, hogy a rendezvények melegvíz-ellátására találjunk megbízható megoldást. Korábban a zuhanymodulok ellátását részben német gyártmányú mobil vízmelegítőkkel, részben a hadseregben korábban alkalmazott eszközökkel oldották meg. Mindkettő gázolaj fűtésű berendezés, amelyeket utánfutóra szerelték fel. Áruk, bérleti költségeik rendkívül magasak, üzemeltetési költségeik a gyenge hatásfok és a költséges üzemanyag miatt szintén magasak. Főképp a korszerűbb német típus esetében a karbantartás és a kezelés olyan speciális tudást igényelt, amely az esetleges leállások után több órás újraindítási időt emésztett fel. A magas, állandó kilépő hőmérsékletet drága keverőszelepekkel kellett a megfelelő, az elvételekhez igazodó hőfokszintre szabályozni.
Mindezeknek az igényeknek és problémáknak az ismeretében a japán Rinnai átfolyós rendszerű vízmelegítők tűntek megfelelő megoldásnak, annak ellenére, hogy Európában ezeknek a készülékeknek az ilyen típusú felhasználására eddig nem volt tapasztalat.
A feladat 3 db, egyenként 12 zuhanyfejet tartalmazó, összeépített zuhanyzóegység (ún. douche modul) melegvíz-ellátása volt. Ezekből a 36 zuhanyfejes egységekből a fesztivál méretétől függően 2-4 db. működött a terület különböző pontjain, amelyeket önálló rendszerek üzemeltettek. Figyelembe véve a becsült egyidejűséget, a zuhanyfejekbe épített perlátorokat, valamint az üzemeltető tapasztalatait, egy zuhanymodul számára csúcsidőben percenként legalább 130-140 liter 36 C fokos meleg vízre volt szüksége.
A szükséges kapacitáshoz zuhanymodulonként 4 db. Rinnai HD70e készülék beépítését terveztük. A HD szériát (Heavy Duty) a japán gyártó kifejezetten a fokozott, rendkívüli igénybevételekre ajánlja. Mérete nem nagyobb egy tároló nélküli háztartási fali kazánnál. Kilépő teljesítménye 5,6 kW-tól 55kW-ig változhat, rendkívül széles modulációs tartományban. Kültéri melegítőről van szó, tehát az elhelyezésükhöz nem szükséges robosztus, kéményekkel ellátott konténer. A készülékenként elérhető vízhozam az igényelt hőmérsékletlépcső esetén 37 liter percenként. A berendezés IP54 védettsége, egy jellemzően poros, néha heves viharokkal bíró környezetben is megbízható működést garantál.
A készülékeket földgáz vagy propán üzemre előkészítve forgalmazzák, de a fesztiválok esetében a földgáz ellátás nem biztosított, így cseppfolyós propán-bután gázt használtak a víz melegítésére.
A 4 készülék hidraulikailag kiegyensúlyozott összekapcsolásával csúcsterhelés esetén 22 kg/órás maximális PB-gázfelhasználást kalkuláltunk. Ezt az elvételt egy hagyományos kistartály nem tudja a kívánt ideig kiszolgálni, ezért a gázellátást zuhanymodulonként 2 db. egy köbméteres gázhordóról biztosítottuk, egy tartályra szerelt 30 kg/óra teljesítményű 4 kW-os 230V-os elektromos elpárologtató segítségével.

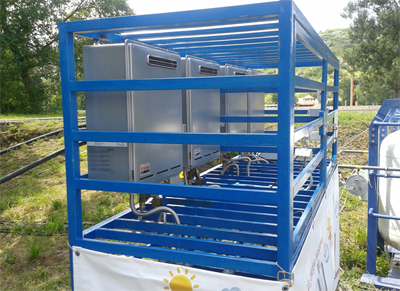

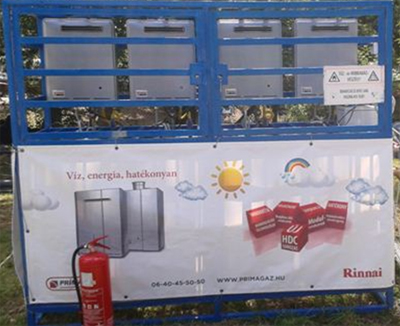

A vízmelegítők falra vagy állványra is szerelhetők, de ebben az esetben a külső behatolás ellen védelem érdekében egy zárható palacktároló ketrecbe szereltük azokat, és abban rögzítettük a gáz-, illetve vízcsöveket is.
A készülékek összehangolt működtetésére a legegyszerűbb megoldást választottuk, négy berendezésből háromba nyomásvezérelt szelepeket építettünk a hideg víz bemeneti csonkon, amelyek a szükséges teljesítmény függvényében nyitották vagy zárták az adott készüléket.
A Rinnai vízmelegítők kilépő hőmérsékletének beállítására több lehetőség is van. Azt be lehet állítani egy külső digitális kontroller segítségével, vagy a készüléken belüli ún. DIP kapcsolók segítségével. Mivel ebben az esetben a fesztivál ideje alatt állandó hőfokú meleg vízre volt szükség, az utóbbi, egyszerűbb megoldást választottuk. A Rinnai készülékek a kilépő víz hőmérsékletét +/- 10C pontossággal képesek tartani az elvétel változásától függetlenül, ami egy ekkora zuhanymodulnál szokatlanul magas komfortérzetet nyújt, külön keverőszelep beépítése nélkül.
A fesztiválok melegvíz-ellátásának megoldására – pilot projekt keretében – 2 melegvíz-előállító modult gyártottunk, amelyek a Hegyalja, a Campus majd a Sziget Fesztiválokon mutatkoztak be az üzemeltető cég és a fesztiválozók legnagyobb megelégedésére.
