Az alábbiakban egy speciális hővisszanyerési lehetőséget mutatunk be, mely a nyugati országokban már régóta ismert, de Magyarországon – talán éppen a korábbi irreálisan alacsony energiaárak miatt – eddig nem terjedt el.
A korszerű technológiával épült, jól szigetelt épületekben (mint pl. egy hotel, vagy kollégium) a használati melegvíz-előállítás teljesítmény igénye a fűtési teljesítmény igénnyel közel azonos is lehet. Amíg azonban a fűtési igény időbeli változása viszonylag lassúnak tekinthető, a HMV-igény a napon belüli csúcsok miatt hirtelen nagy energiaráfordítást követel, ráadásul magas hőmérsékleti szinten. A hőszivattyúk kiválóan ellátják alacsony hőmérsékletű vízzel a fűtést, az épület hőtároló tömege biztosítja a szélsőséges külső hőmérsékletek áthidalását. A HMV-termelésénél a stabil ellátást a puffertárolók térfogatával és a felfűtési teljesítmény optimális megválasztásával lehet biztosítani.
A fentiek alapján érdemes foglalkozni azzal, hogy miként lehet csökkenteni a HMV-készítés hőigényét, hiszen jelentős energia és költségmegtakarítás érhető el ezen a területen is.
Az alábbi hővisszanyerési technológia a lefolyóba kerülő víz elpazarolt hőjét használja fel a hideg víz előmelegítésére, így értékes hőenergiát takarít meg a zuhanyzáskor.
Zuhanyzás közben elfolyó szürkevíz hőmérséklete csak 3-4 °C-kal hidegebb a zuhanyfejből kifolyó víz hőmérsékleténél. Az átlagos 38-42°C-os zuhanyzás közbeni víz hőmérséklet mellet ez kb. 35-40 °C-ot jelent, mely hőtartalma a csatornába kerül.

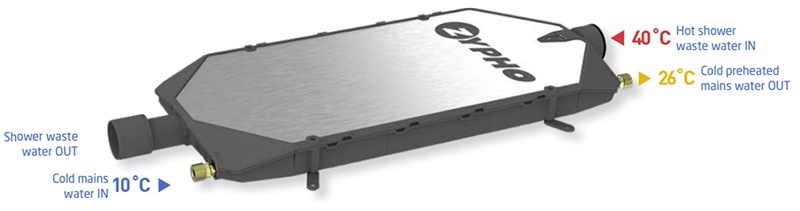

A Zypho iZ0i30 és iZi40 hővisszanyerési hatékonysága kb. 30%, azaz a 10 °C-os belépő hideg víz a spirál hővisszanyerő hőcserélőből kilépve kb. 23 °C-ra melegszik fel. A berendezés alkalmazása termosztatikus zuhany csapteleppel együtt a leghatékonyabb, amely a zuhanyzás során érzékeli az egyre melegebb bejövő „hideg vizet” és automatikusan csökkenti a felhasznált meleg víz mennyiségét.
A nagy melegvízigényű épületeknél – társasházaknál, szállodáknál, kollégiumoknál – nem csak hőenergiát takarít meg az alkalmazása, hanem kevesebb HMV tárolótérfogatra lesz szükség, és csökkenti a HMV csúcsigényét is, melyek tervezés és kivitelezés során fontos szempontok lehetnek!
Az alkalmazás nyújtotta előnyök:
- Kisebb HMV-tárolókapacitás szükséges
- Kisebb hőtermelő teljesítményigény
- A hőenergia-megtakarítás közvetlenül a felhasználás helyén keletkezik, ezért nincs járulékos veszteség, segédenergia-igény!
- Nincs szükség a visszanyert hő (melegvíz) átmeneti tárolására, ezért a legionella fertőzés itt nem alakulhat ki!
- A hidegebb elfolyó szennyvíz nem terheli annyira a környezetet!
- Egyszerű, gyors elhelyezés, pozícionálás, bekötés.
- BREEAM, LEED épületminősítési rendszereknél többlet pontszámok kaphatók a fokozott energiahatékonyságra
A Zypho® szabadalommal védett szürkevíz/ivóvíz spirális hőcserélőjének speciális kialakítása megfelel az DIN, MSZ EN1717 szabvány szerinti 5. kategória irányelveinek, azaz kettős elválasztást biztosít a szennyezett és az ivóvíz között. A termékek a következő tanúsítványokkal rendelkeznek:
A termékek ezekkel a tanúsítványokkal rendelkeznek
A horizontális elhelyezésű iZi30 vagy iZi40 hővisszanyerő kialakítása lehet zuhanytálcához alkalmazható lefolyó szeleppel, szigetelő galléros padlóösszefolyóval, vagy rozsdamentes acél folyókával szerelt. Ezeket a gyártó együtt adja a hővisszanyerő egységgel, mert csak így garantálható a megfelelő működés. Mindegyik vízelvezető megoldás speciális szűrőbetétet tartalmaz, hogy megóvja a szennyeződésektől a spirál hőcserélőt, így megfelelő karbantartással problémamentesen üzemet lehet elérni.
A készülék belső tisztítása hagyományos lefolyó tisztító szerekkel végezhető, de a környezet védelem jegyében legjobb, ha biológiai tisztító szereket alkalmazunk. A gyártó 5 év garanciát vállal a termékeire, melynek feltétele a szakszerű beépítés a gyári lefolyó rendszerrel, szűrőkkel. Telepítéskor az állítható lábak segítségével vízszintes pozícióba kell elhelyezni a hővisszanyerőt, mert a belső kialakítása a megfelelő lejtést biztosítja a hatékony öntisztuláshoz.
A szennyvízbekötés és -elvezetés mérete DN40, a vízoldali csatlakozásai ½” külső menetesek.
A padlóösszefolyóval szerelt hővisszanyerő robbantott ábrája.
A közeljövőben várható az új generációs ZYPHO SLim50 hővisszanyerő megjelenése. Hővisszanyerési hatékonyság kb. 45-50%!
Függőleges kialakítású szürkevíz hővisszanyerő: a Zypho DW hővisszanyerési hatékonysága akár 60% is lehet, köszönhetően a nagy felületen végbemenő hőátadásnak.
A Zypho iZi alkalmazásával csökkentheti ökológiai lábnyomát, védi a környezetét és csökkenti energiafelhasználását!
A termékek magyarországi forgalmazója a Columbus Klímaproject Kft.
Letölthető műszaki adatlapokat honlapunkon talál: https://www.klimaproject.hu/zypho
Ha bármilyen kérdése van, vagy műszaki támogatásra lenne szüksége forduljon hozzánk az rg@cklima.hu e-mail címen!
Rácz Gábor
okl. épületgépész mérnök, tervező
