EER, COP, ESEER alcímmel hangzott el egy nagyon érdekes előadás a HKVSZ konferenciáján, amely megpróbált rendet tenni a minősítő betűszavak labirintusában. Az alábbiakban kivonatos formában közöljük az előadás anyagát.
Hűtőgépek energetikai hatékonysága hűtési üzemben
EER: Energy Efficiency Ratio
A fajlagos hűtőteljesítményt (EER) a gép teljes terhelésén (100%) számolják ki, EUROVENT szabványban egységesen leírt külső fizikai feltételek (hőmérséklet, vízáram) mellett. Bármilyen üzemviszony mellett kiszámolható, de azt meg kell adni!
Hűtőgépek energetikai hatékonysága fűtési (hőszivattyús) üzermben
COP: Coefficient of Performance
A fajlagos fűtőteljesítményt (COP) a gép teljes terhelésén (100%) számolják ki, EUROVENT szabványban egységesen leírt külső fizikai feltételek (hőmérséklet, vízáram) mellett. Bármilyen üzemviszony mellett kiszámolható, de azt meg kell adni! Azonos munkapontban COP = EER +1.
EER és COP öszefüggése
Azonos munkaponton: COP = EER +1
De: a gyártói katalógusokban az EER és COP értékeket általában nem azonos munkapontokra adják meg.
Hűtőberendezések effektív teljesítményfelvételének értelmezése
– Kompresszor „tiszta” hűtőteljesítménye és teljesítmény-felvétele: mérés, a fizikai körülményeket megadva.
– Hűtőkörre (berendezésre) értve, hőcserélők termodinamikai hatásával együtt, a fizikai körülményeket megadva.
– A hűtőkör segédberendezéseit (vezérlés, ventilátorok) részlegesen figyelembe véve.
– Rendszer-hatékonyság: Távolabbi segédberendezéket (hűtőtorony ventilátor, glikolvisszahűtő szivattyúk, stb.) figyelembe véve.
Hűtőgépek összehasonlításának feltételei
– Különböző hűtőberendezésekre az EER (COP) értékeik összehasonlíthatóságának feltételei:
– Egységesen megadott fizikai feltételek:
– termodinamikai hűtőközeg fajtája,
– elpárolgási és kondenzációs hőmérsékletek,
– utóhűtés és túlhevítés értékei,
– vagy a hűtött és hűtő közegáramok adatai.
– Segédberendezések hatásának egységes figyelembe vétele.
– Az energetikai osztályba sorolhatóságnak alapfeltétele az egységesen számított EER (COP).
Az EUROVENT összehasonlító módjai

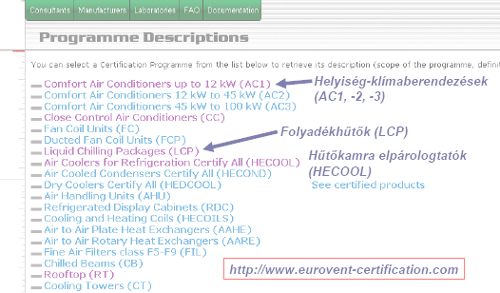

Az EUROVENT az európai hűtő- és klímaberendezés-gyártók társulása. Különböző jellegű hűtőberendezések hűtőteljesítményének és EER (COP) értékeinek meghatározására egységes módszereket („programokat”) ad meg:
– folyadékhűtők (LCP)
– komfort klímaberendezések (AC1, -2, -3)
– rooftop berendezések (RT)
– hűtőkamra elpárologtatók (HECOOL) stb.
E módszerekkel hitelesíti a katalógusadatokat.
EUROVENT programok

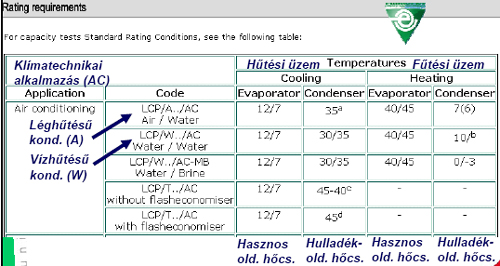

Példa: Folyadékhűtők (hőszivattyúk) egységesen megadott munkapontjai:
Folyadékhűtő effektív teljesítményfelvételének számítása az EUROVENT szerint (LCP 2.3.)
Az effektív teljesítményelvétel összetevői:
– Kompresszor(ok) teljesítményfelvétele.
– Szabályozó-vezérlő-kapcsoló készülékek telj.felv.
– Hűtőköri elemek (olajszivattyú, stb.) telj. felv.
– Léghűtésű kondenzátor ventilátorának teljesítményigénye (a külső statikus nyomást az MSZ EN 14511 szerint korrigálva).
– Vízporlasztó-szivattyú (evaporatív kond. esetén)
A hűtővíz / hűtöttvíz szivattyúk teljesítményfelvételét NEM KELL figyelembe venni.
Folyadékhűtő energiaosztályok
Az EUROVENT által megadott teljes névleges (100%) terhelés, az egységes munkaponton, egységesen számított EER, COP értékek alapján az EUROVENT a hűtőgépeket energiahatékonysági osztályokba sorolja. Az osztályba sorolás kritériumai függnek a hűtőgép jellegétől (vízhűtésű, léghűtésű…)

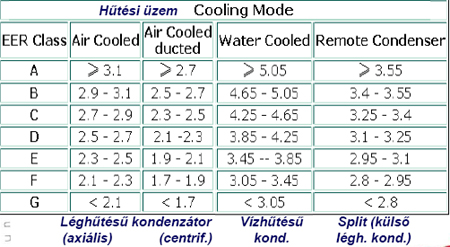

Példa: Folyadékhűtők energetikai osztályokba sorolása, az egységes EER értékek szerint:

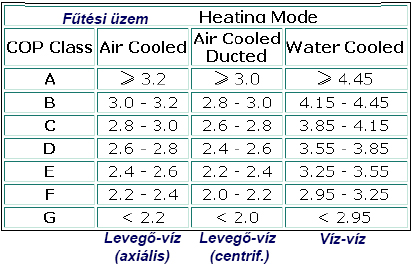

Példa: Hőszivattyúk energetikai osztályokba sorolása, az egységes COP értékek szerint:
Hűtőgépek változó terhelése

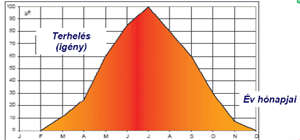

A hűtőgépek többsége üzemidejének legnagyobb részét nem a maximális (100%) terhelésen végzi, hanem (a változó igényekhez illeszkedve) különféle mértékű részterheléseken.
Hatékonyság átmeneti évszakban: a hűtőgép részterhelésen üzemel
A fajlagos hűtőteljesítményt (EER) és fajlagos fűtőteljesítményt (COP) mindig teljes terhelésen (100%) számolják ki, szabványosan adott külső fizikai feltételek (hőmérséklet, vízáram) mellett. A hűtőgépek éves energiafogyasztását – és ebből a teljes évre számolt éves átlagos EER értéket – komoly műszaki számítással lehetne becsülni. De ezt SENKI SEM AKARJA megcsinálni… S HA MÉGIS, akkor MINDENKI MÁSKÉPPEN csinálja, NEM ÖSSZEHASONLÍTHATÓ módon…

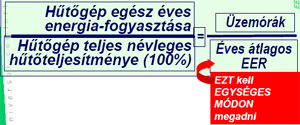

Hűtőberendezés egész éves energiafogyasztásának egységes, egyszerűsített számítási módja:
Az amerikai „IPLV” szám
IPLV = „Integrated Part Load Value” számítása az ARI 550/590 USA-szabvány szerint:
A, B, C, D súlyozó együtthatókat 29 amerikai város klímája és 4-féle épülethasználati mód, -típus alapján határozták meg. Az IPLV értéke az USA klimatikus viszonyait és klímahasználati szokásait tükrözi, az európai viszonyoknak nem felel meg.
Az európai „ESEER” szám
„European Seasonal Energy Efficiency Ratio” („European Seasonal EER”) számítása az EUROVENT módszere szerint:
A, B, C, D súlyozó együtthatókat az európai klíma és épülethasználati mód alapján határozták meg, és az eltérő rendszerű hűtőgépekre (vízhűtésű vagy léghűtésű kondenzátor) eltérő módon adják meg a részterhelés kimérésének feltételeit.

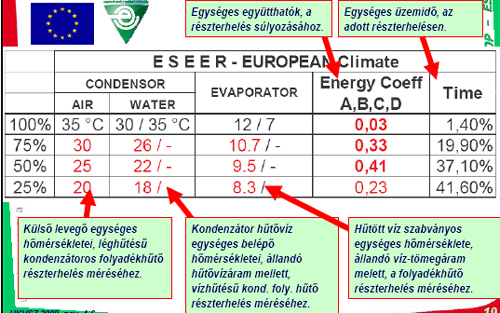

AZ „ESEER” számítása:

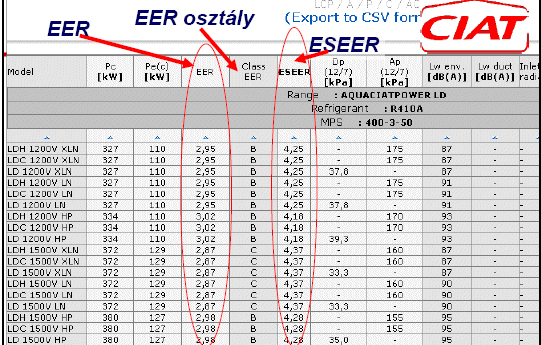

Példa: CIAT kültéri léghűtésű folyadékhűtő:

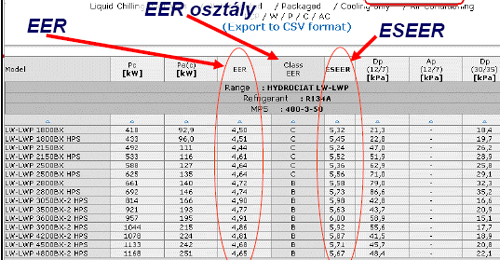

Példa: CIAT beltéri vízhűtésű folyadékhűtő:
Mire (nem) jó az ESEER szám?
Az ESEER szám alapja a meteorológiai hőfokgyakoriság és az ebből eredő hűtési hőterhelés. Tehát az ESEER érték alkalmas:
– Azonos műszaki felépítésű, azonos hűtési rendszerű gépegységek egymással való energetikai összehasonlítására.
– Kizárólag komfortklíma ellátására tervezett hűtőberendezés várható éves energiafogyasztásának közelítő előbecslésére.
De az ESEER érték nem alkalmas:
– Technológiai célú hűtőgépegység bármiféle jellemzésére (ha a külső hőmérsékleten kívül bármilyen más terhelés van, tehát szerverhelyiség-klímára sem).
– Éles berendezés tényleges energiafogyasztásának számítására.
Az európai „ESCOP” szám
A fűtési célra használt hőszivattyúk éves átlagos COP (fajlagos fűtőteljesítmény) értéke). EUROVENT jelenleg dolgozik számítási módján. A fűtési ESCOP érték (a hűtési ESEER-hez hasonló elven) alkalmas (lesz):
– meleg vizet előállító hőszivattyúk reális (részterhelést is figyelembe vevő) energiahatékonyságának meghatározására,
– „folyadékfűtők” objektív összehasonlítására,
– „folyadékhűtők” éves energiafogyasztásának egyszerűsített (de egységes) becslésére.
EER, COP, ESEER értékek a gyártó cégek katalógusaiban
Az EUROVENT-ben részt vevő gyártók az egységes módon kiszámított, és az EUROVENT által hitelesített EER, COP és ESEER értékeket katalógusaiban megadják. A számok hitelessége az EUROVENT honlapon ellenőrizhető.
Ami az EUROVENT-ben nem szerepel, annak valódiságát csak a gyártó megbízhatósága alapján lehet valószínűsíteni (=> saját kockázatra).
Göntér Miklós
