Irodaépület egyik szintjének gépészeti tervezése és energetikai értékelése

Konzulensek: Dr. Szánthó Zoltán és Csöppenszky Gábor

Épületek energiafelhasználásának helyzete az energetikában

Az épületek energiahatékonyság növelésének lehetőségei:

Meglévő épületek esetén:
Fűtéskorszerűsítés
Nyílászárócsere
Utólagos hőszigetelés

Új vagy tervezés alatt álló épületek esetén:
Aktív elemek
Energetikailag hatékony, korszerű berendezések beépítése
Passzív elemek
Optimális tájolás
Megfelelő szigetelés és üvegszerkezetek alkalmazása

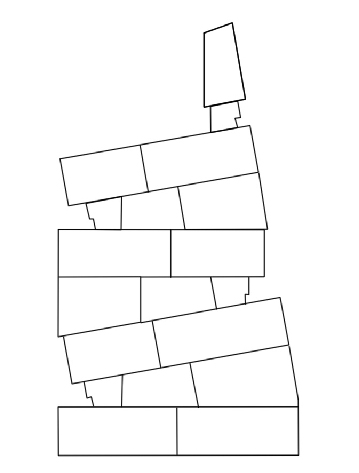

A vizsgált modell bemutatása

Vizsgálathoz, tervezéshez számított értékek (Felhasznált programok: Bausoft Winwatt; Microsoft Excel; AutoCad):

Nyári hőterhelés
Téli hőszükséglet
Éves energiafelhasználás, hűtési igény
NPV (Netto Present Value)
Nedvességterhelés

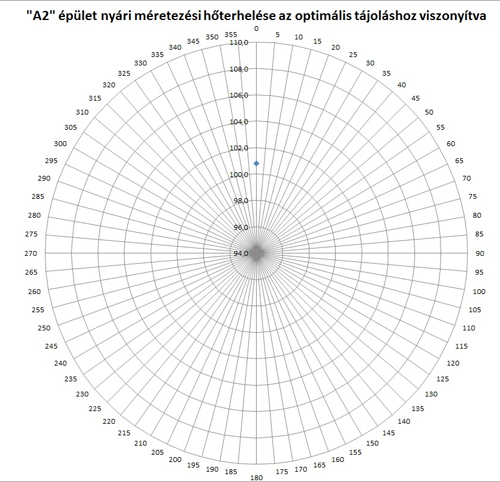

Tájolás hatásának vizsgálata:

Hőszigetelés hatásának vizsgálata

Feltevések:
Viszonyítási alap a szigeteletlen épület
Szigetelőanyagok:
Austrotherm EPS H80
Rockwool Frontrock Max E
Figyelembe vett tételek
Szigetelőanyag
Rögzítő- és profil elemek
Munkadíjak
NPV számítás 15 év
Fajlagosítás
Szigetelt falfelületre
Nettó alapterületre való átszámítás: ASZF/AN=0,325

6%-os éves kamatláb
4%-os éves áramdíj növekmény

Üvegezés hatásának vizsgálata

Feltevések:
Viszonyítási alap: Uw=1,2 W/m2K; g=0,7
Üvegszerkezetek:
Uw=1,2 W/m2K; g=0,7
Uw=1,0 W/m2K; g=0,6
Uw=0,7 W/m2K; g=0,5
Uw=0,45 W/m2K; g=0,45
Figyelembe vett tételek
Üvegszerkezetek ára
Fajlagosítás
Üvegfelületekre
Nettó alapterületre való átszámítás: AÜ/AN=0,13

4%-os éves kamatláb
10%-os éves áramdíj növekmény

Optimumok – A2 épület

Az egyes vizsgálatok eredményei:

Optimális tájolás: 175°
Optimális szigetelésvastagság: 8 cm polisztirol
Optimális üvegszerkezet: Uw=1,2 W/m2K; g=0,7

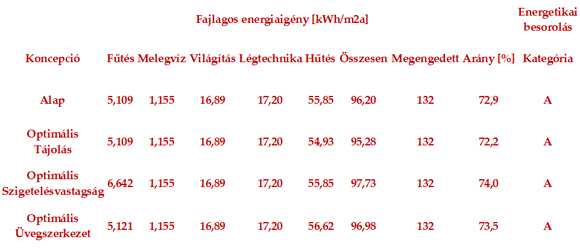

Az A2 épület 7/2006 TNM rendelet szerinti besorolása:

Hőszükséglet, hő- és nedvességterhelés meghatározása:

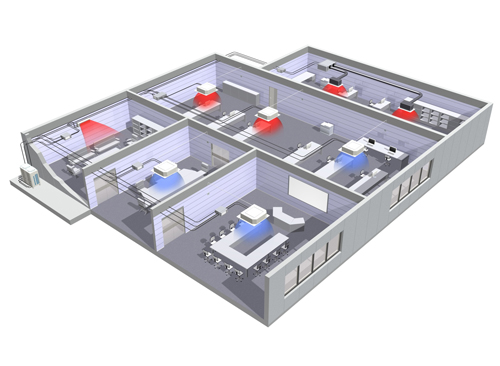

VRF rendszerelemek:

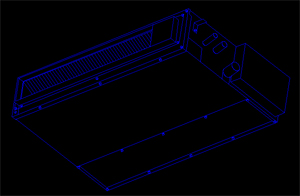

Beltéri egység

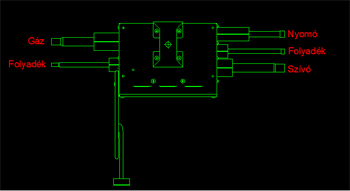

Beltéri kötődoboz

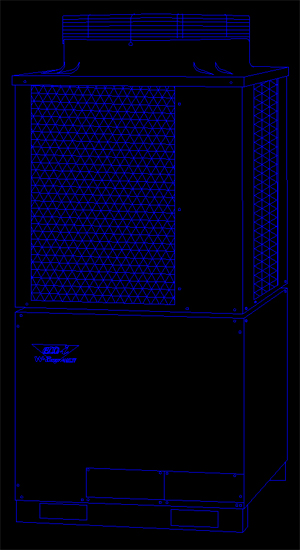

Kültéri egység

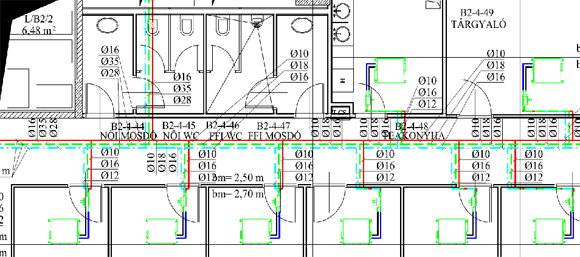

B2 épület 4. emeleti alaprajz

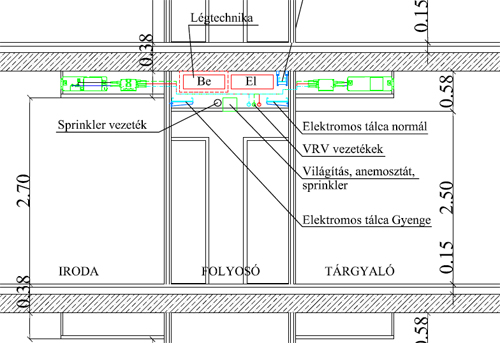

B2 – C1 épület 4. emelet metszet

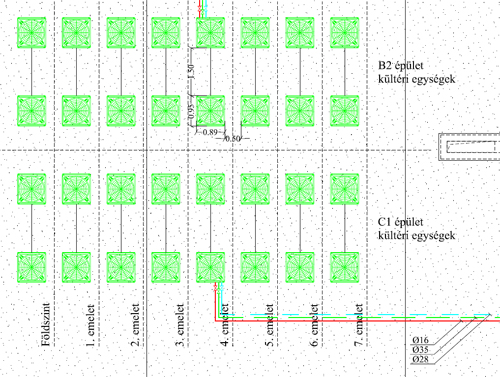

B2 – C1 épület tetőrajz

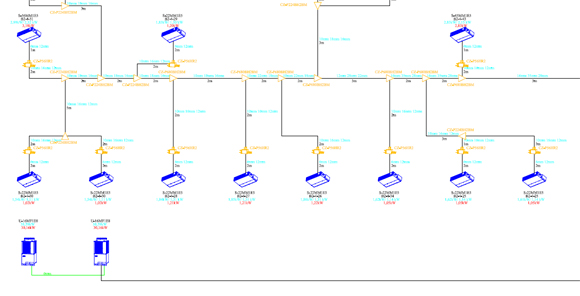

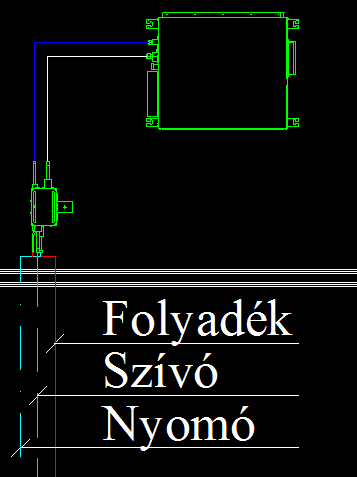

B2 épület kapcsolási rajz
