Galletti hővisszanyerős multifunkciós hőszivattyúk
Épületek vagy technológiák hűtése során a hagyományos kompresszoros berendezések (split klímák, hőszivattyúk, folyadékhűtők) a környezeti levegőt, vizet vagy talajt terhelik többlet hővel, gyakorlatilag hulladék hő formájában távozik az elektromos energiával megtermelt termikus energia. A mai egyszerű kompresszoros hűtések 1 kW elektromos energiából átlagban 3-4 kW hűtési energiát állítanak elő, de ugyanakkor 4-5 kW fűtési energiát „pazarolnak el” a környezet felé. Mivel ma az energiatakarékosság az egyik elsőszámú választási szempont vásárlások, beruházások során, még a laikusnak számító megrendelők számára is magától értetődő ennek az energiának valamilyen formájú hasznosítása, visszanyerése.
Erre az igényre indította a GALLETTI Cégcsoport a VALÓDI vagy teljes hővisszanyerős fejlesztési programját. Legyen akár levegő-víz vagy víz-víz hűtő, hőszivattyú, osztott vagy kompakt kivitel, valamennyi megoldásnál kínál a GALLETTI teljes hővisszanyerés és hőhasznosítás lehetőséget. Ezek a berendezések egyidejűleg képesek hűteni és meleg vizet készíteni vagy fűteni igény szerint, mindamellett hogy hatékony folyadékhűtő illetve hőszivattyús fűtő berendezések is. Így a keletkező kondenzhőt a nyári hűtés során 100%-ban hasznosítani tudjuk használati melegvíz készítésre, vagy technológiák téli hűtése során irodáinkat tudjuk vele fűteni.
Ebben a működési módban a befektetett villamosenergia-teljesítménynek kb. 6-7 szeresét tudjuk hűtési + fűtési teljesítményként kinyerni, a környezet minimális terhelése mellett.
Az alábbiakban felsorolunk néhány példát a megvalósítható rendszerekre, a teljesség igénye nélkül:
Osztott levegő-víz hőszivattyú működési példa nyári hűtés + HMV készítés + párátlanítás:

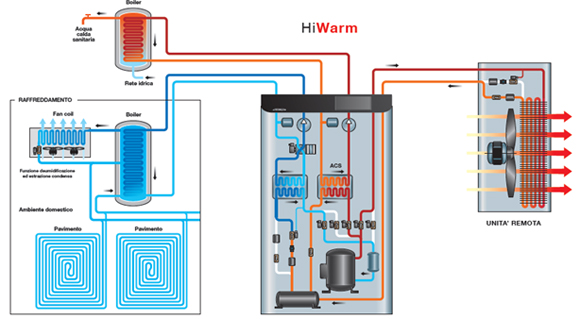

1. ábra: kapcsolási példa Galletti HIWARM teljes hővisszanyeréses berendezésre
Példa 40-350 kW-os irodaházi hővisszanyerős fan-coil megoldásra:

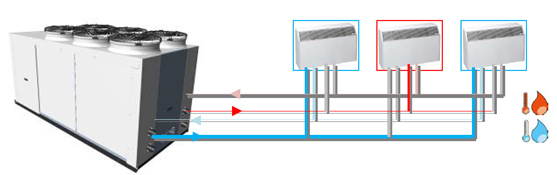

2. ábra: 4 csöves, hővisszanyerős fan-coil rendszer LCP levegő-víz hőszivattyúval
Példa 40-350 kW-os folyadékhűtőre, teljes hővisszanyeréssel, melegvíz készítéssel:

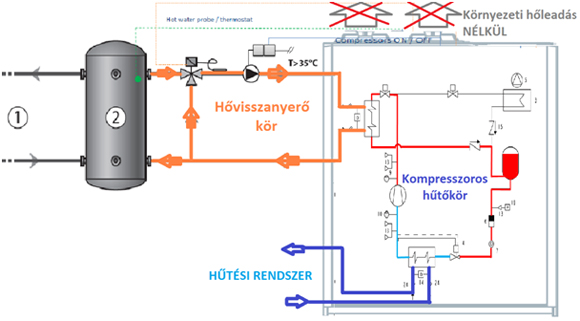

3. ábra: Hővisszanyerős vízhűtéses rendszer SCX-CR folyadékhűtővel
Magas hőmérsékletű fűtés és melegvízkészítés hőszivattyúval
Galletti-Eneren hőszivattyúcsalád, magas forrásoldali hőmérséklethez
A mai fűtéskorszerűsítési programok során gyakran előfordul hogy régebbi épületek meglévő magas hőmésékletű fűtését és melegvízellátását kell átalakítani az előírásoknak megfelelő energiahatékony rendszerré. Egy alacsonyhőmérsékletű hőszivattyús fűtés kialakítása ebben az esetben a teljes hőleadói és csővezetéki oldal cseréjével, utólagos épületszigeteléssel és egyéb hőigény csökkentő beruházással is együtt kell járjon, mely gazdaságossági illetve műszaki szempontból is sok esetben megállítja ezen törekvéseket.
A magas hőmérsékletű hőleadói oldal (pl. radiátorok, termoventilátorok, légkezelők, indirekt melegvíztartályok) és a csővezetéki rendszer változatlan megtartásához a GALLETTI cégcsoport hőszivattyúra specializálódott tagja, az ENEREN mérnökei, új korszerű lehetőséget fejlesztettek ki. Az EKW névre hallgató 20-610 kW teljesítményű víz-víz hőszivattyú az első lépcsőben előállított közepes hőmérsékletű közeg további melegítésére alkalmas energiatakarékos megoldás. A forrásoldali közeg 20-45 °C közötti hőmérsékletű folyadék, mely származhat akár hőszivattyús-, ipari-, termálvizes vagy egyéb más felhasználásokból is. Második lépcsőben a berendezés képes akár 75-80 °C-ig is tovább melegíteni a közvetítő folyadékot, mely így alkalmas lesz a meglévő magas hőmérsékletű hőleadókhoz illetve akár 65-70 °C-os használati melegvíz készítéshez is.
Egy rendszer példa 68 °C-os HMV készítésre, hővisszanyerésből:

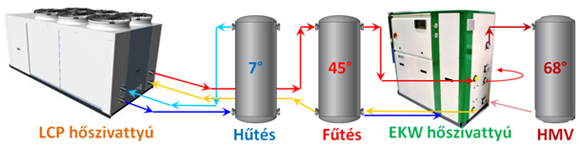

4. ábra: Galletti LCP + EKW magas hőmérsékletű hőszivattyú láncolat
Columbus Értékesítő Kft.
Tóth Attila
www.galletti.hu
