Megjelent az AutoCAD 2017

Az Autodesk három kategóriában foglalja össze az AutoCAD 2017 új szolgáltatásait: Egyszerűsített, összekapcsolt és innovatív. Személy szerint a Telepítés és kezelés és a Feladatok elvégzése csoportosítást használom.

Telepítés és kezelés

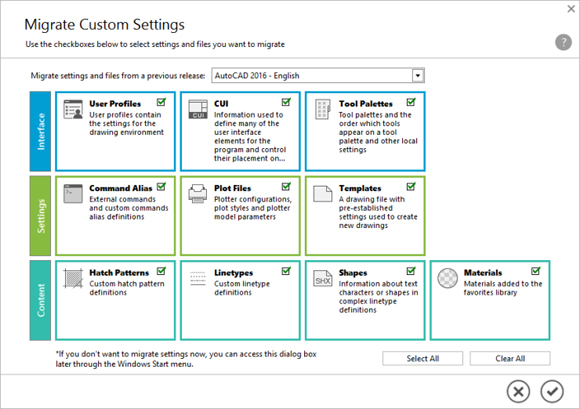

Az AutoCAD 2017 első futtatásakor megjelenik a továbbfejlesztett Egyéni beállítások áttelepítése eszköz. Egyértelműen modernebb a megjelenése, és sokkal könnyebben érthető a működése. Ha nem ismerné ezt az eszközt: arra találták ki, hogy az egyéni beállításokat és alkalmazáskonfigurációkat át lehessen vinni a program új verziójába. Engem csak az eszközpaletták és a sablonok érdekelnek, a többi beállítást nem szoktam személyre szabni. Tehát ezen a párbeszédpanelen az Összes törlése elemre kattintok, és csak a kívánt lehetőségeket jelölöm be.

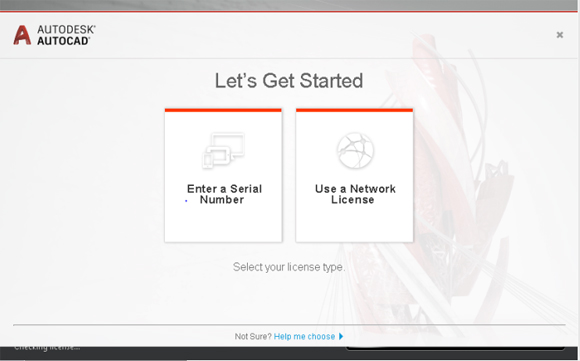

Az AutoCAD 2017 indulásakor látható másik változás a frissített licenckezelőt érinti. A sorozatszámot és a licenc típusát ezentúl nem telepítéskor kell megadnia, hanem az AutoCAD indításakor, és sokkal egyszerűbben válthat a licenctípusok között (a Névjegy párbeszédpanelben). Ráadásul lehetősége van a munka mentésére, ha megszakad a kapcsolat a számítógépe és a licenckiszolgáló között (hálózati licenc esetén).

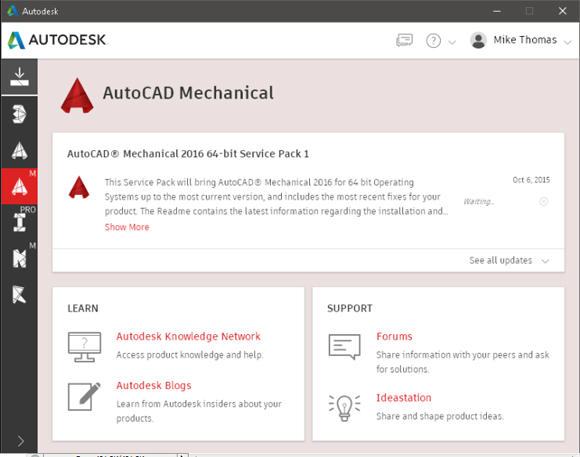

A néhány országban kiadott próbaverziók és bétaverziók után az új Autodesk Home most már mindenki számára elérhetővé vált, és nem csak az AutoCAD termékhez. Ez a „kiegészítő” mindenhez használható, ami a rendszerére telepített Autodesk-szoftverekhez kapcsolódik. Ide tartoznak a frissítések, a lényeges oktatási tartalmak és a támogatáshoz, illetve egyéb forrásokhoz tartozó hivatkozások. A szolgáltatás „tud” az előfizetésekről, vagyis csak az előfizetéshez tartozó termékekhez kapcsolódó tartalmak jelennek meg.

Az Autodesk Home lép az Autodesk Application Manager (AMM) eszköz helyébe, amely a 2015-ös és 2016-os kiadásokhoz volt elérhető. Csakúgy, mint az AMM esetében, értesítés jelenik meg a rendszertálcán, ha új frissítés érhető el. Az Autodesk Home futtatásakor egy – a frissítés információit tartalmazó – frissítési „kártya” jelenik meg. (Megjegyzés: Még mindig nem vagyok biztos benne, hogy a Home mennyire felügyelhető a hálózaton, ez még további kutatást igényel.)

Az AutoCAD 2017 programban jobb a 2D grafikus teljesítmény, ami a grafikus feldolgozó egység (GPU) jobb kihasználásának köszönhető. A vonaltípusokat most már a GPU hozza létre a CPU helyett, és a program gyorsítótárazza (megtartja) a grafikát a GPU memóriájában. Ezeknek köszönhetően az eltolás, a nagyítás és a hasonló műveletek jelentősen gyorsabbá váltak. (Fontos megjegyezni: Ha a GPU nem rendelkezik legalább 128 MB memóriával, a grafikus fejlesztések nem működnek).

A további grafikus fejlesztésekhez tartozik a jobb élsimítás a parancsok előnézetének megjelenítésekor, például az objektumok mozgatása és elforgatása során, így az előnézettel megjelenített objektumok sokkal jobban hasonlítanak a művelet végrehajtása után megjelenő állapothoz. A pontok pedig most már tényleg pontnak látszanak, nem rövid vonalaknak.

A 3D grafikus teljesítmény tovább fejlődött a meglévő „alrendszer” lecserélésével. Ez jobb stabilitást és sokkal gyorsabb teljesítményt jelent nagy 3D modellek esetében – különösen az árnyalt és a valóságos látványstílusok használatakor. Ez nagyszerű hír, mert bár már nem dolgozom nagy 3D modellekkel az AutoCAD programban, nemrég találkoztam néhány olyan 3D szkennerrel készített modellel, amelyeknél nagyon jól jött volna még egy kis teljesítmény.

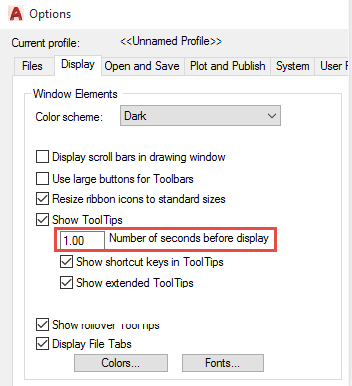

Más is zavarónak találja az eszköztippeket? Az volt az ember érzése, hogy mindig megjelennek, amikor nincs rájuk szükség, zavaróak, és elterelik a figyelmet a munkáról. Az AutoCAD 2017 programban elérhető egy új beállítás, amelyben megadhatja, hány másodperccel szeretné késleltetni a rámutatásos eszköztippek megjelenítését. Ez azt jelenti, hogy csak olyankor jelennek meg, amikor tényleg kíváncsiak vagyunk rájuk, és megálltunk, hogy több információt tudjunk meg… zseniális.

Feladatok elvégzése

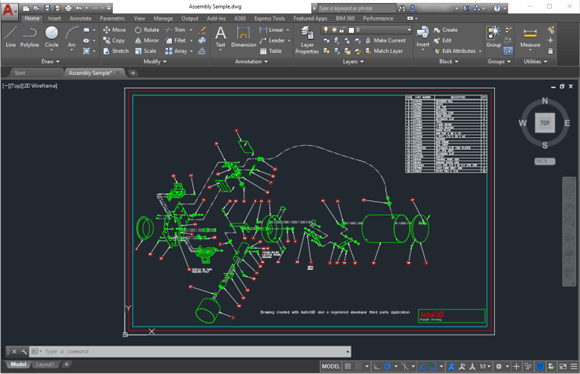

Idén nincsenek drasztikus újdonságok a felhasználói felülettel kapcsolatban, ez pedig jó néhány megrögzött AutoCAD-felhasználónak tetszeni fog. Személy szerint a sötétebb felhasználói felületeket kedvelem, mint amilyen az AutoCAD és az Adobe Photoshop programoké, ezért nagyon örülök, hogy békén hagyták azt, ami jó volt.

Az Autodesk kipipálta az AUGI kívánságlista 3. tételét, azaz megnövelték jó néhány párbeszédpanel alapértelmezett méretét, lehetővé tették azok átméretezését, ÉS a program meg is jegyzi megnövelt méretet. Vegyük példának bármelyik, fájl kiválasztásával járó párbeszédpanelt – például az Új, Megnyitás, Mentés és a Mentés másként – amelyek ezentúl megtartják azt a méretet, amelyre a felhasználó átméretezte azokat.

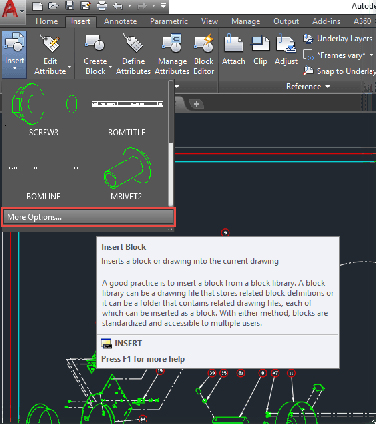

A Galéria nézet egy újabb szolgáltatás, amely az őrületbe kergetett, amióta csak bevezették. Miért volt olyan körülményes a Beszúrás párbeszédpanel elérése? Nem akartam kikapcsolni a Galéria nézetet, mivel szerettem használni, csak jó lett volna egyszerűbben elindítani a Beszúrás párbeszédpanelt. Az Autodesk az AutoCAD 2017 programban kézbe vette ezt a problémát, és elhelyeztek alulra egy gombot, amellyel meg lehet nyitni a További lehetőségek párbeszédpanelt… igen!

Az AutoCAD 2017 programban mostantól használhatók asszociatív középvonalak és középpontjelek. Ez azt jelenti, hogy a hozzáadott középpontobjektumok továbbra is az objektumokhoz kapcsolódnak, még a geometria változtatásakor is. A kívánt fólia beállítása után a középpontobjektumok automatikusan erre a fóliára fognak kerülni, az aktív fóliától függetlenül.

https://www.youtube.com/watch?v=QxBHC6C_6yQ

A középpontobjektumok megjelenését rendszerváltozók használatával szabályozhatjuk (amivel személy szerint nem értek egyet… nem lehetne ezt párbeszédpanelen keresztül beállítani?). A CENTEREXE például a túlnyúlások hosszát szabályozza, a CENTERMARKEXE pedig a segédvonalak létrehozását kezeli.

Az AutoCAD 2017 mostantól támogatja PDF-fájlok importálását. Tehát amellett, hogy a PDF-fájlokat hivatkozott alávetítésként (például raszterképek formájában) lehet csatolni, most már importálhatja a PDF-fájlban vonalak, ívek, körök és egyéb objektumok formájában található geometriát. A folyamat nagyon jó munkát végez „tiszta” geometria importálásánál, ideértve a vonalláncok létrehozását is. Azonban fontos megjegyezni, hogy nem importál szöveget, illetve nem ismeri fel a sraffozási mintákat (kivéve a tömör kitöltést).

https://www.youtube.com/watch?v=-MrxTmLkmkg

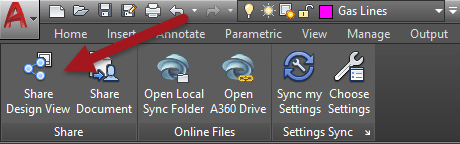

Nem kifejezetten AutoCAD-funkció, de az AutoCAD 2017 lehetőséget ad nézetek közzétételére az A360 szolgáltatásban Megosztott tervezői nézetek formájában. Ez lehetővé teszi az együttműködést bárkivel – akivel megosztja a nézetre mutató hivatkozást – anélkül, hogy rendelkezne A360 fiókkal vagy bármilyen telepített Autodesk-szoftverrel.

További frissítések

• Elérhető az U.S. földmérési láb mértékegység, és felkerült a Beillesztési mértékegységek listájára is.

• A SZÖVSZERK parancs új mód lehetőséggel (TEXTEDITMODE) rendelkezik, amely lehetővé teszi több szövegobjektum szerkesztését a parancs újraindítása nélkül.

• Az A360 tervhírcsatorna már nem jelenik meg alapértelmezett esetben, továbbá el lett távolítva a szalagról is. Használja a TERVHÍRCSATORNAMEGNYIT parancsot a panel elindításához.

• Két módszerrel küldhet el egy 3D modellt egy 3D nyomtatóra. Közzététel > Küldés 3D nyomtatási szolgáltatásba, illetve Nyomtatás > 3D Nyomtatás

• Új lehetőség a tárgyraszterek használata a koordinációs modelleken, amellyel a végpont és középpont tárgyraszterek használatával pontos helyeket jelölhet ki a csatolt koordinációs modellen.

• A LTGAPSELECTION engedélyezésével lehetővé teheti tárgyraszterek használatát szaggatott vagy pontvonalas vonaltípusú objektumokhoz, még üres területen való kijelölés esetén is.
