Parsch Ádám MSc diplomatervének ismertetése az Épületgépészek Napja oktatási szekciójában hangzott el.
Tervezési feladat
– Az épület hőtechnikai méretezése építész adatszolgáltatás alapján
– Teljesítményigények meghatározása
– Fűtési-hűtési-szellőző rendszer méretezése
– Alaprajzok, kapcsolási rajz elkészítése
– A rendszer költségelemzése
Az épület bemutatása

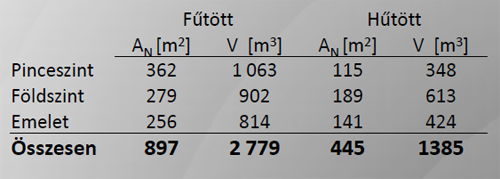

– 3 szintes családi ház, helyszín: Budapest, XII. kerület, nettó alapterület: 948 m2
– Extrém vastag hőszigetelés: tömör szerkezetek átlagos U értéke: 0,15 W/m2K (korrekcióval)
– Korszerű, PHI tanúsítással rendelkező nyílászárók: gáztöltető 3 rétegű üvegezés, U=0,85 W/m2K (beépítés után)

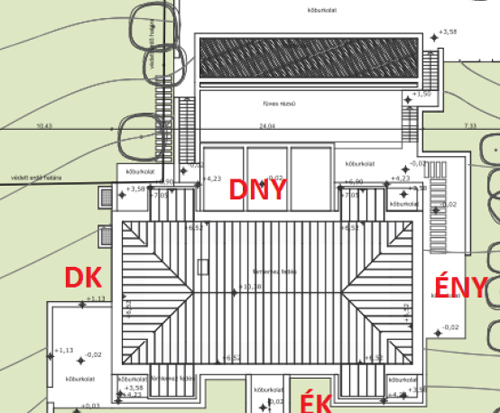

Tájolás:

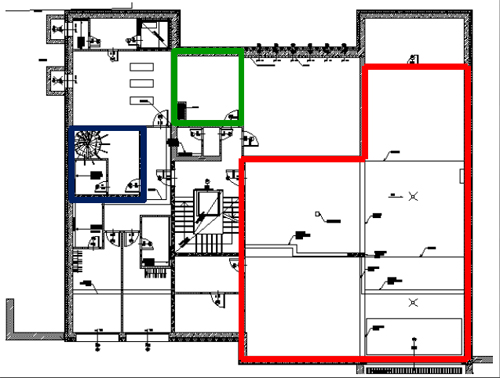

Pinceszinti alaprajz:

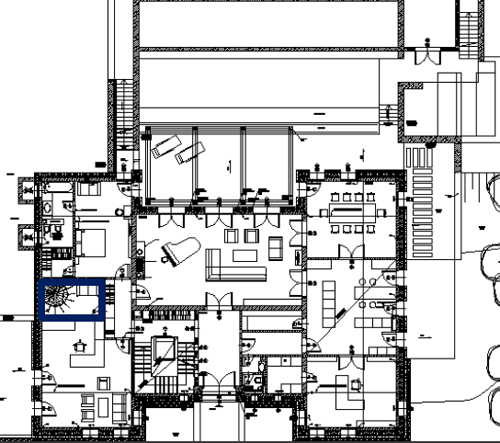

Földszinti alaprajz:

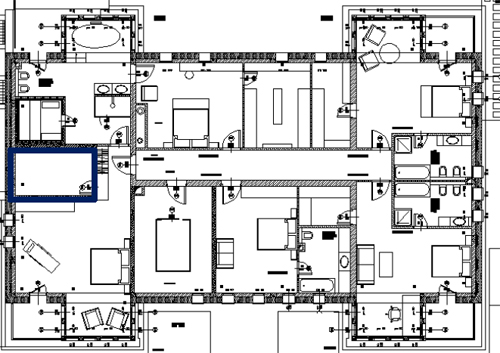

Emeleti alaprajz:
Gépészeti rendszerek
Fűtési rendszer
•QF= 15,3 kW fűtött alapterületre vetítve qF=17 W/m2(!)
•hőtermelő: villamos üzemű talaj-víz hőszivattyú (COP=4,4)
•szekunder oldal: alacsonyhőmérsékletű felületfűtés, méretezési hőfoklépcső: 38/32 °C Hűtési rendszer
•QH= 14,86 kW, ti0=26°C mellett
•passzív(!) hűtés geotermikus energiával
•szekunder oldal: „magas” hőmérsékletű felülethűtés, hőfoklépcső: 18/22 °C
Szellőztetés
•Légtömör szerkezet kialakítás – mesterséges szellőztetés szükséges (VBE=VEL=707 m3/h, n=0,3 1/h)
•Hővisszanyerős központi lakásszellőző
•szellőző levegő hőmérséklet télen/nyáron: 22/26 °C
HMV rendszer
•elsődleges energiaforrás: napenergia
•hőtermelővel párhuzamosan kötött tároló (500 l)
•napenergia pufferelése sorba kötött tárolóban

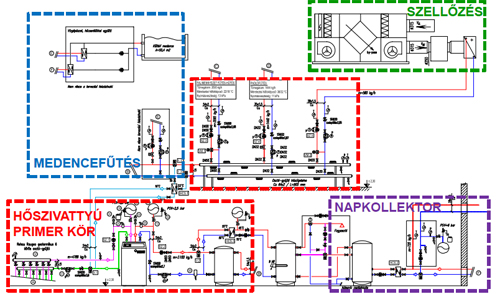

Kapcsolási vázlat:
Az eredeti PDF, jobb minőségű képekkel
