A légáramlatok és a térfogatáram helyes mérése gyakran kihívás lehet. A gyakorlatban az egyszerű és gyors mérés a pontos méréssel áll szemben. Ez különösen érvényes az anemosztáton történő térfogatáram-mérésre. A keletkező turbulencia és a különböző áramlási irányok megnehezítik a korrekt mérést. Ilyen esetekben egy szárnykerekes légsebességmérő műszer mérőtölcsérrel jó megoldás lehet. A perdületbefúvókon mindezidáig azonban ezzel a mérési módszerrel is jelentkezhettek pontatlanságok.
Milyen okokra vezethetők vissza a pontatlanságok?
A légkondicionáló rendszerek legújabb fejlesztései közé tartozik a perdületbefúvók alkalmazása.
Az emberek hőérzetét többek között a helyiségben áramló levegő erősen befolyásolja. Ez a légmozgás az anemosztát típusának megválasztásával irányítható. A perdületbefúvók a friss levegőt jobban elosztják az adott helyiségben, mivel gondoskodnak arról, hogy a befújt levegő ne egyenesen, hanem sokkal inkább örvényáramban távozzon a befúvóból. Ennek köszönhetően csökken az átlagos légsebesség a helyiségben, amit az emberek kellemesebbnek éreznek. A perdületbefúvó további előnyei, hogy a befújt levegő hőmérséklete gyorsabban kiegyenlítődik a helyiség levegő hőmérsékletével és a működése is alacsonyabb zajjal jár.
Főként olyan helyiségekben alkalmazzák, ahol emberek tartózkodnak, mint pl. irodaépületekben, iskolákban, kórházakban vagy családi házakban. Ez az oka annak, hogy az anemosztát típusának egyre nagyobb a jelentősége.
A komfortérzet szempontjából tehát a perdületbefúvónak vannak előnyei, a mérés viszont nehezebb ilyen esetben.
Mit lehet tenni a pontatlan mérések elkerülése érdekében?

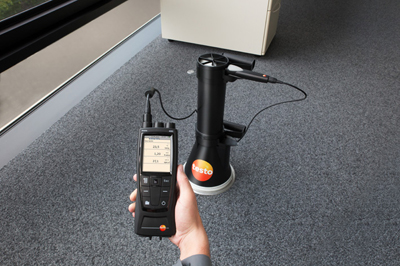

A szárnykerekes légsebességmérő műszer és a mérőtölcsér optimálisan alkalmas rácsos befúvón és tányérszelepes befúvón történő mérésre. Perdületbefúvón végzett mérés esetén azonban a légörvény befolyásolja a légsebesség mérő műszer szárnykerekes érzékelőjének forgását. Általánosságban két esetet különböztetünk meg:
1. A szárnykerekes érzékelő nagyobb sebességgel fog forogni, ha a befújt levegő örvényének az iránya megegyezik a szárnykerék forgásának irányával.
2. A szárnykerekes érzékelő alacsonyabb sebességgel fog forogni, ha a befújt levegő örvényének az iránya ellentétes a szárnykerék forgásának irányával.
Az örvénylés mindkét esetben növelni fogja a mérési bizonytalanságot: a kijelzett térfogatáram vagy túl nagy (1. eset) vagy túl kicsi (2. eset) lesz.
A pontatlan mérések elkerülése érdekében egy egyenirányító alkalmazása a megoldás.
Az egyenirányító lehetővé teszi az örvényes légáramlás egyenessé tételét, ami előfeltétele a megbízható légsebesség és térfogatáram mérésnek.

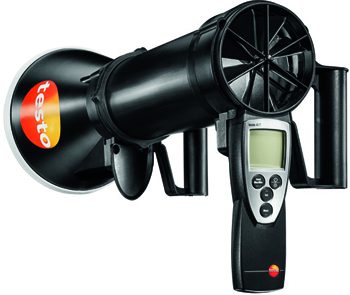

Az egyenirányító használata egyszerű, csak a mérőtölcsér és a szárnykerekes légsebesség érzékelő közé kell csatlakoztatni.
Az egyenirányító előnye tehát, hogy lehetővé teszi a légmennyiség pontos mérését a légáramlás örvényének irányától függetlenül, ezáltal megbízhatók a mért értékek perdületbefúvók esetén is. Így az egyenirányító jelentős hatással van a mérési bizonytalanság csökkentésére.
Tudjon meg többet az egyenirányítóval kompatibilis műszerekről IDE KATTINTVA.
Gősi István
