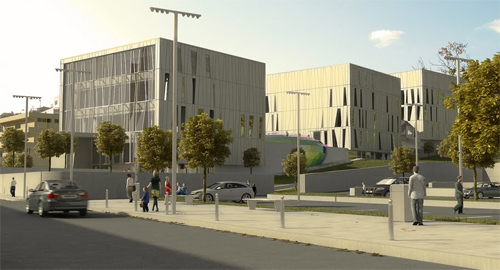

PTE Szentágothai Kutatóközpont

Az épület
– 9000 m2 hasznos szintterület
– Oktatóterek, konferenciaterem
– Kutatószobák
– Biztonsági labor, Bakterológiai kutatások
– Irodák

Fenntarthatóság érdekében:

Épületszerkezet
– Falszerkezetek – U=0,18 W/m2K
– Tetőszerkezet – U=0,12 – 0,20 W/m2K – Zöldtető
– Üvegezés – U=1,1 – 1,2 W/m2K, g<0,4 – Árnyékolás

Talajhő hőszivattyúzás – fűtés, hűtés hőszivattyúval
– Napenergia – napkollektor, napcella (Photovoltaikus)
– Szélenergia – szélkerék
Távfűtés
Vízgazdálkodás – Talajvíz hasznosítás
– Szennyvízgazdálkodás
Épületszerkezet aktiválás – forrás és fogyasztói oldal
Hőenergia átcsoportosítás helyiségek, zónák között
Felületi fűtés, hűtés
Szabadhűtés
Alacsony fogyasztású világítás – LED
Teljes épületfelügyelet
– Helyiségvezérlés
– Vezérlési zónák nagysága
– Világításvezérlés
– Monitoring
Anyaghasználat

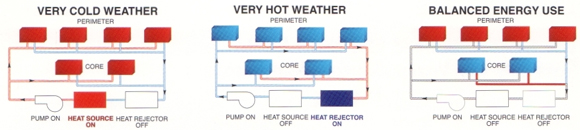

Hőátcsoportosítás hűtendő, fűtendő helyiségek között hőszivattyúzással:

Talajhő hasznosítás
– 115 db szonda
– szondák 100 méter mélyen
– Termikus tömedék
– 10 db kör, 2 gyűjtőakna

Főbb műszaki jellemzők:

A, B épületek és konferenciaterem
– Talajhő hasznosítása – összesen 115 db 100m mély szonda az A és B épületek, valamint a konferenciaterem fűtési, hűtési hő biztosítása
– Szabadhűtés
– Hőátcsoportosítás helyiségek között víz forrásközegű hőszivattyúkkal
– Felületi fűtés, hűtés
– Hővisszanyerős szellőztetés – forgódobos
– Klímahomlokzat
– Elárasztásos helyiség szellőztetés

C épület
– Távfűtés
– Levegő kondenzációs hűtés
– Szabadhűtés
– Felületi fűtés, hűtés
– Fan-coil kiegészítés
– Klímahomlokzat
– Hővisszanyerős szellőztetés – forgódobos

Akna elrendezés
– Légcsatorna hálózat a kiszellőztetett homlokzatban vezetve
– Minimális helyigény az épületbelsőben

Rendszerek

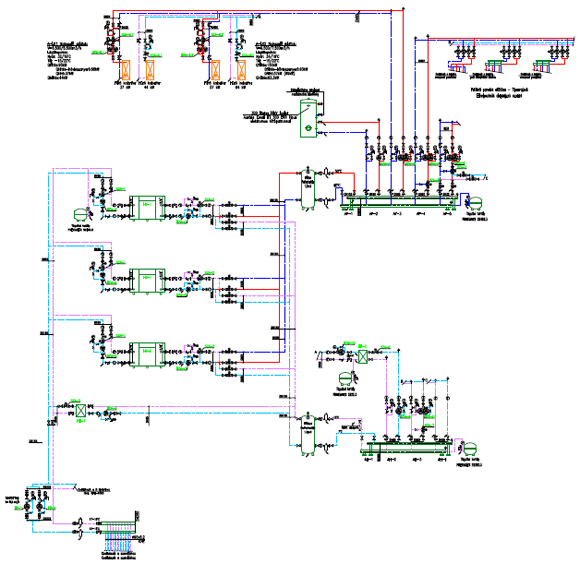

Hűtés, fűtés, hőszivattyús hőellátás:

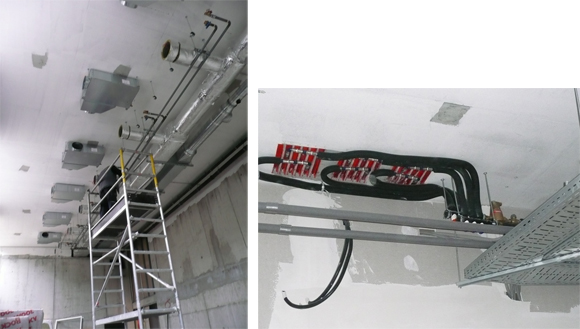

Helyiségekbe elhelyezett hőszivattyúk, födémaktiválás:

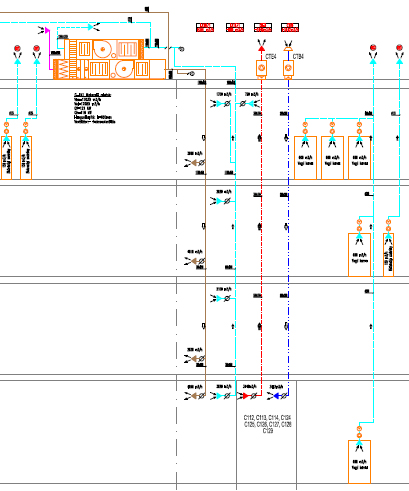

Mesterséges szellőztetés:

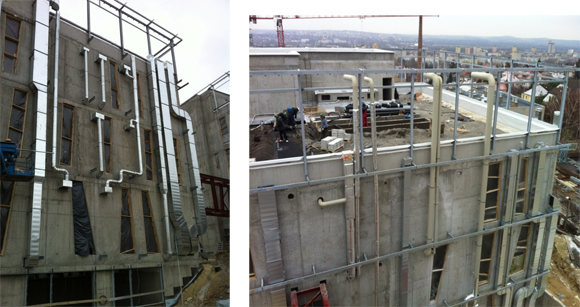

Mesterséges szellőztetés – Természetes klímahomlokzat külső légcsatornával:

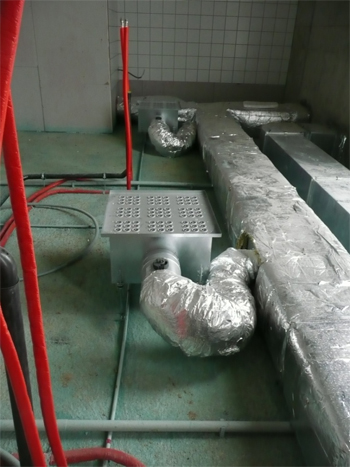

Alsó befúvások:

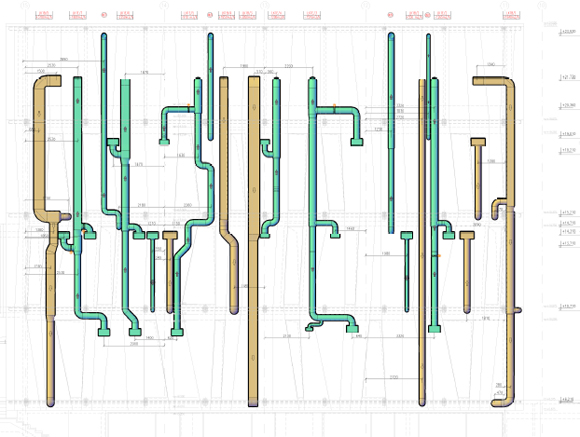

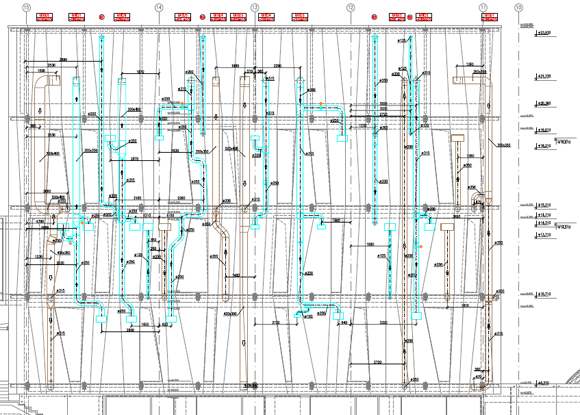

Légcsatorna hálózat klímahomlokzatba integrálva:

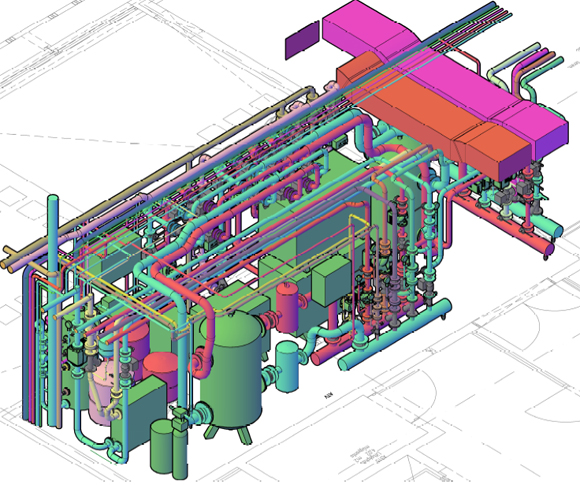

Gépház kialakítások – MagiCAD 3D – ütközésvizsgálat:

A, B épületek és Konferenciaterem
– Téli max. hőteljesítmény igény: 600 kW
– Nyári max. hűtőteljesítmény igény: 740 kW
– Talajból kivett hőteljesítmény max.: 500 kW
– Talajba levitt hőteljesítmény max.: 900 kW
– Szellőző levegő mennyisége: 65000 m3/h
– Légtechnika átl. hővisszanyerési hatásfok: 60%
– Központi hőszivattyúk: víz forrásközeg – víz
– Helyiségekbe elhelyezett: víz forrásközeg – levegő
– Födémaktiválás
– Szürkevíz hasznosítás öblítésre

C épület
– Téli max. hőteljesítmény igény: 325 kW
– Nyári max. hűtőteljesítmény igény: 360 kW
– Hőellátás távfűtési kapcsolat
– Hűtés légkondenzációs folyadékhűtőkkel
– Szellőző levegő mennyisége: 32000 m3/h
– Légtechnika átl. hővisszanyerési hatásfok: 60%
– Fan-coil fűtő, hűtő készülékek
– Födémaktiválás
– Szürkevíz hasznosítás öblítésre

A CIKK LETÖLTHETŐ PDF VÁLTOZATA

ÉPÍTTETŐ: PÉCSI TUDOMÁNYEGYETEM
7633 Pécs, Szántó Kovács János u. 1/B

GENERÁLTERVEZŐ: Bachmann és Bachman Építésziroda
7625 Pécs, Böckh János u.17

ÉPÍTÉSZET: Bachmann és Bachman Építésziroda
7625 Pécs, Böckh János u.17
Stokplan Kft.
1125 Budapest, Diós árok 29/A

TARTÓSZERKEZET: Négy Vonal Stúdió Tervező Bt.
7625 Pécs, Hunyad u.84

ÉPÜLETGÉPÉSZET, KÖZMÛCSATLAKOZÁS: SMG-SISU BUDAPEST KFT.
1131 Budapest, Rokolya u. 1-13

ÉPÜLETVILLAMOSSÁG: SMG-SISU BUDAPEST KFT.
1131 Budapest, Rokolya u. 1-13

ÉPÜLETFELÜGYELET: SMG-SISU BUDAPEST KFT.
1131 Budapest, Rokolya u. 1-13

TECHNOLÓGIAI ADATSZOLGÁLTATÁS: Dr. Jakab Ferenc
egyetemi adjunktus, kutató biológus

Szigyártó Gábor okl. gépészmérnök, vezető tervező, SMG-SISU Budapest kft.
