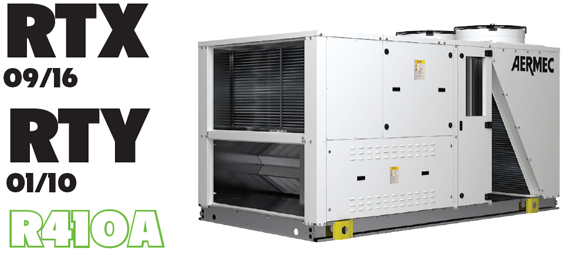

RTX és RTY sorozatú roof-topok

Az RTX és RTY sorozat berendezései kis/közepes- és nagyméretű alkalmazásokhoz tervezettek, melyeknél max. 30% vagy max. 80% kalkulált friss levegő bekeverés arány szükséges a tartózkodó emberek száma miatt, mint pl. üzletek, bevásárló- és kereskedelmi létesítmények, irodák, gyártócsarnokok.
Mindkét sorozat rendelkezésre áll alapváltozatban, választható kiegészítőkkel, free-cooling üzemhez tartozékokkal, hőszivattyús változatban, kialakítható termodinamikus hővisszanyerésre a kidobott energiatartalom nagy hatékonyságú hasznosítására, 30-135kW névleges hűtő- és 30-142 kW névleges fűtőteljesítmény tartományban 8, illetve 10 méretnagyságban.

– 50 mm vastag szendvicspanel önhordó szerkezet, porfestett galvanizált acél külső felülettel, teljesen sima galvanizált acél belső felülettel, poliuretán töltettel (GWP=0)
– zárható kezelőajtók üvegszál erősítésű műanyag zsanérokkal
– M1 tűzállósági osztályba sorolás
– 1 hűtőkör
– 2 tandem kompresszor asszimmetrikus teljesítménykiosztással (kivéve RTX9, RTX14) a részterhelés alatti energiahatékonyság optimalizáslása érdekében
– külső és belső oldali lamellás hőcserélők
– nyomó és szívó oldali (ha van/tartozékfüggő) szénkefe nélküli elektronikusan komutált motorral közvetlen meghajtású ventilátor (EC plug fan)
– rendkívül csendes üzemű a külső axiális ventilátorok , rendelhető elektronikus fordulatszám-szabályzással
– alacsony ellenállású G4 friss levegő- és szívó oldali szűrővel
– a különböző funkciókat kezelő mikroprocesszoros szabályzóval, az alacsony energiafelhasználás biztosítására
– rendelhető épületfelügyeleti csatlakozó interfészek vagy távszabályzó
– konfigurálató oldalsó, és/vagy alsó légoldali csatlakozás

Hűtőköri jellemzők/ kialakítás:

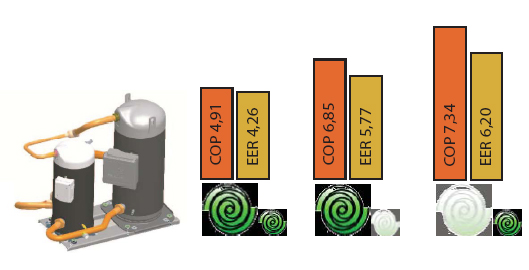

Scroll kompresszorok
A hatékonyság fejlesztése érdekében aszimmetrikus méretkiosztású tandem kompresszorok 1 hűtőkörben, (kivéve RTX09 és 14 méretek) melyek részterhelésen magas EER/COP értéken üzemelnek. Alacsonyabb teljesítmény igény esetén rugalmasan a szükséges kompresszorteljesítmény aktiválódik, azaz a az üzemidő nagy részében magas energiahatékonysággal működik.

Elektronikus adagoló szelep
A változó terhelések gyors lekövetésére, maximalizálva a hőáramot az elpárologtató irányába, fenntartva a hűtőkör és a kompresszor stabil üzemi állapotát. Elektronikus expanziós szelep használatával a nyomásingadozás jelentősen csökken és a beavatkozási idő lerövidül. Optimalizálja a túlfűtés szabályozását.

R410a hűtőközeg
Kiváló hűtéstechnikai tulajdonságokkal bír, illetve Az 1995 évi Montreál protokol irányelveinek is megfelel, mint környezetbarát hűtőközeg.

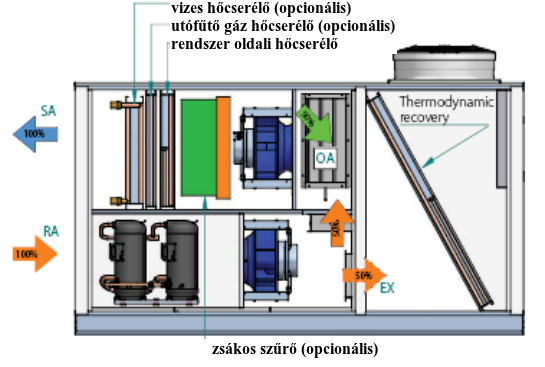

Termodinamikus hővisszanyerés MB3
Az Aermec RTX sorozat alkalmassá tehető a kidobott levegő hőjének termodinamikus hasznosítására, míg az RTY sorozatban ez szériaelem. Az MB3 változat rendelkezik szabályzott rendszer oldali elszívó ventilátorral, mely az eldobott levegőt zsalun keresztül a külső hőcserélőre vezeti, mely pozitív hatással van a hűtőkör energetikájára. A hőcserélő közepes hőmérséklete megemelkedik, javul a hűtőkör állapota. Kibővül a berendezés működési tartománya, akár csökkenthető a külső ventilátor fordulatszáma is, kevesebb energiát kell felvennie a ventilátornak és a kompresszornak az elektromos hálózatból, mellyel ismét energia megtakarítás érhető el.

SA befújt levegő (rendszer oldal)
RA elszívott levegő (rendszer oldal)
EX elhasznált levegő
OA friss levegő

Optimalizált hőcserélők:
Az Aermec szakemberei különös figyelmet fordítottak a hőcserélők fejlesztésére és hőcserélő körök kialakítására. A mikrobordás csőfelület és a rendelhető különféle lamellaanyag (alumínium, lakkozott alumínium, réz, horganyzott réz ) használata biztosítja, hogy a hőcserélők minden környezeti körülménynek képesek ellenállni.

Kondenzáció szabályzás
Az egyik legfontosabb tényező a hűtőkör energiahatékonyságának fejlesztésénél, a kondenzációs hőmérséklet kontrollálása. Alacsonyabb érték esetén megnő a berendezés hűtőteljesítménye, miközben a a teljesítmény felvétele csökken. Az opcionálisan rendelhető kondenzációs nyomásszabályzó kiegészítő egységgel és az opcionálisan rendelhető EC motoros külső oldali ventilátorokkal szabályozható a ventilátorok fordulatszáma, ezzel csökkenthető zajterhelésük, valamint a gépek működési tartománya hűtési üzemben csökkenthető, fűtési üzemben megemelhető. A kondenzátor ventilátorok statikusan és dinamikusan kiegyensúlyozottak.

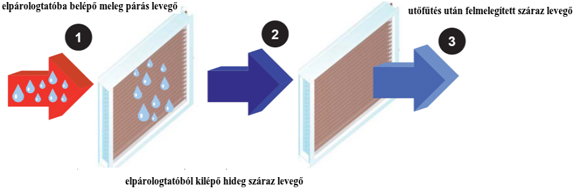

Hővisszanyerés a hűtőkörben
Van lehetőség a hűtőkörből kondenzációs hőt visszanyerni utófűtési céllal, hasonlóan egy vizes utófűtőhöz. Alkalmazásával csökkenthető a kondenzációs hőmérséklet, mellyel alacsonyabb hőmérsékleten üzemel a hűtőkör, így csökkenthető az energia felhasználása, továbbá az elpárologtatóból kilépő hideg, alacsony páratartalmú levegőt megfelelő hőmérsékletűre melegíthetjük.

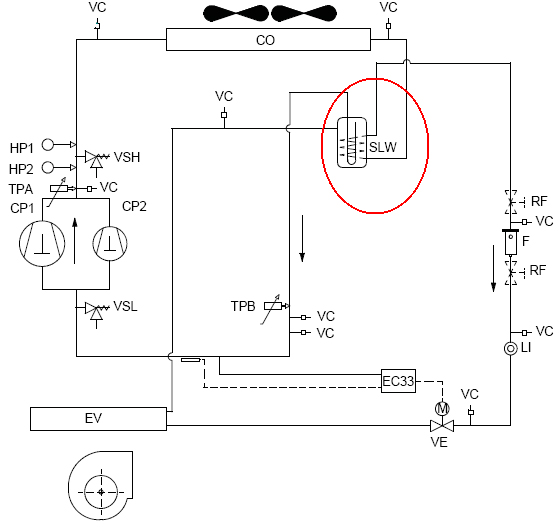

Regeneratív hőcserélő (economizer)
A hűtőkör hűtési hatásának növelése céljából és a kompresszor folyadék halmazállapotú hűtőközeg beszívás elkerülése érdekében a hűtőközeget egy kombinált folyadék leválasztón keresztül engedjük. Ez csökkenti a kondenzátorból kilépő folyadék hőmérsékletét a csőspirálon belül, növeli a hűtési hatást, ugyanakkor ezzel egy időben az elpárologtatóból kilépő gőz halmazállapotú hűtőközeg melegítésre kerül.

Ventilátor jellemzők/ kialakítás:

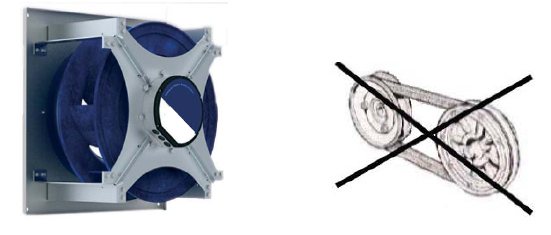

A tulajdonképpen állandó üzemét figyelembe véve , költség oldalon az egyik meghatározó eleme a rendszernek a ventilátor. Az RTX/Y sorozatok rendszer oldali ventilátorai követlen meghajtású, elektronikusan kommutált motorra vannak szerelve (EC). A meghajtáshoz nem szükséges sem ékszíj, sem tárcsa, ezért azok elhasználódásával, cseréjével nem szükséges kalkulálni, azaz költségük megtakarítható. A motor és a járókerék hatásfokának köszönhetően a ventilátor elem teljesítmény felvétele kisebb, mint a hagyományos ékszíjas változatoké.
A ventilátor sebesség szabályozhatósága miatt, a térfogatáram és a statikus nyomás állítható, igazodva a rendszer ellenállásához, egyszerűvé téve a rendszer indítását.
A berendezés alapesetben állandó légáramra szabályzott.

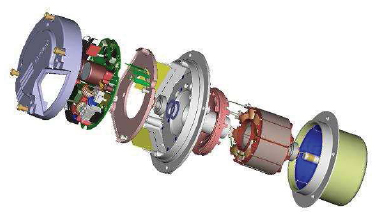

EC motor
Az EC motor tulajdonképpen egy állandó mágnesből áll, mely az állórésszel együtt forgató erőt fejt ki a forgórészre, energiaveszteség nélkül. A hagyományos szénkefés motorokkal szemben itt nincs mechanikus érintkezés, kisebb a súrlódás, az elektronika vezérli a forgatás ütemezését. Ebből következően kisebb az energiafelhasználás és a veszteség.
Előnyei a hagyományos frekvenciaváltós (inverteres) meghajtással szemben:
– nincs helyigénye az inverternek
– nagy hatékonyságú
– nincs veszteség
– megbízható

Készülékház/ burkolat:
50mm vastag hőhídmentes szendvicspanel önhordó szerkezet, porfestett galvanizált acél külső felülettel poliuretán töltettel. Teljesen sima galvanizált acél belső felület, mely meggátolja a porlerakódást, így könnyen tisztítható. Zárható kezelőajtók üvegszál erősítésű műanyag zsanérokkal. M1 tűzállósági osztályba sorolás. (GWP=0 környezeti osztályba sorolva)

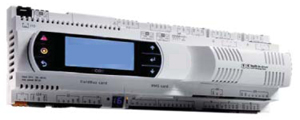

Elektronika:

A berendezés rendelkezik kapcsolószekrénnyel és teljes automatikával, melyen minden működési paramétert, beállítási érték hozzáférhető, kezeli a tartozékokat, hibajelzéseket.
– 2-2 független beállítható alapjel téi/ nyári állapotra
– Időjárásfüggő szabályzás/ kompenzáció
– vizes kalorifer kezelése utőfűtésre, vagy nyári párátlanításra
– elektromos kalorifer kezelése utófűtésre, vagy nyári párátlanításra
– párásítás kezelése
– leolvasztás kezelése
– befúvó és elszívó ventilátor 0-10V kezelése, akár egymástól függetlenül
– szellőztetés funkció kezelése
– automatikus keverés nélküli indítási funkció alapjel eléréséig
– CO2 vagy légminőség érzékelő kezelése
– párátlanítás kezelése
– thermásis free-cooling
– entalpikus free-cooling
– opcionális hálózati kommunikáció: Bacnet, Lonworks, RS485

Szűrők:
A berendezésben alapfelszereltség a G4 jóságfokozatú szűrő szívó- és nyomó oldalra egyaránt, de opcionálisan rendelhető hozzá F7-F9 jóságfokú, vagy akár elektrosztatikus filter is.
(x)

Forgalmazó: Oktoklima Kft.
www.oktoklima.hu
