Sziklaszilárd

400 kilogramm egy jól felszerelt Harley-Davidsonnak vagy egy fél europaletta téglának felel meg. A Geberit szerelőelemek falra függesztett WC-khez ilyen terhelés alapján kerülnek kialakításra és bevizsgálásra.

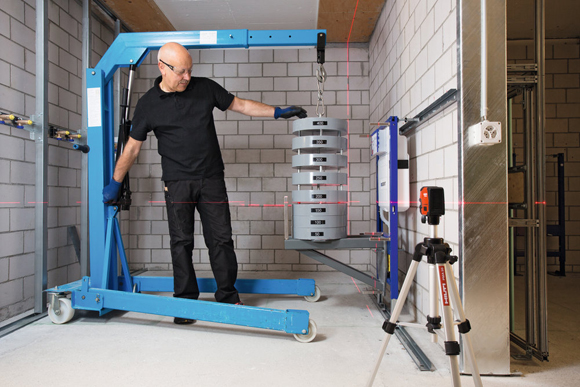

A Geberit International statikus szakértője, René Gmür nagy odafigyeléssel engedi a 400 kg össztömeggel rendelkező nyolc acéltárcsát a tartókeretre, amely egy Duofix szerelőelemhez van rögzítve.

A falra függesztett WC-khez kifejlesztett GeberitDuofix szerelőelem szakszerűen rögzített az épület szerkezetéhez. A két menetes szárnál, ahol rendszerint a WC-kerámia kerül felszerelésre, egy acélkeret van hozzácsavarozva. René Gmür, a Geberit statikus szakértője erre engedi rá nagy gondossággal az 50 kg tömegű acéltárcsákat. Egyiket a másik után, amíg a terhelés el nem éri a 400 kg-ot. „Ezt a súlymennyiséget egy órán keresztül a kereten hagyjuk. Közben folyamatosan mérjük, hol és milyen mértékben deformálódik a Duofix szerelőelem”, magyarázza az aktuális terhelési tesztet a szakértő.

Nem hagyatkozhatunk a véletlenre
A falra függesztett WC- és bidékerámiáknak olyan kialakításúaknak kell lenniük, hogy akár 400 kilós terhelést is elbírjanak. Ez az európai szabvány szerinti előírás. Következésképpen a Geberit a száraz- és tömörfalas építéshez egyaránt használható szerelőelemeit aszerint tervezi, hogy egy ilyen fokú terheléssel is meg tudjanak birkózni. „Ha egy gipszkarton fal elé felszerelt WC-re 400 kg súlyt helyezünk, a szerelőelemnek, amely tulajdonképpen tartja, csak minimálisan szabad deformálódnia”, magyarázza Oliver Wolff, a Geberit International épületfizikai részlegének vezetője. „Ha az általunk meghatározott határértéket átlépi a deformáció, repedések jelenhetnek meg a fal csempeburkolatán, vagy akár más károk is keletkezhetnek, amit természetesen mindenáron el akarunk kerülni.”
Ebből kifolyólag a Geberit szerelőelemeket, beleértve minden új modellt és minden új változatot is, a sorozatgyártás jóváhagyása előtt lehetőség szerint teljes körű gyakorlati tesztelésnek vetik alá. „Bár tervezőink széles körű számítógépes szimulációt végeznek, néha mégis előfordul, hogy egyes gyengeségek, amelyeket a számítógép nem tárt fel, az épületfizikai laboratóriumban végzett tesztek során kerülnek napvilágra.

Gyakorlati teszt
A Geberit szerelőelemek fali WC-khez és bidékhez statikailag olyan kialakításúak, hogy akár 400 kg-os terhelést is képesek elbírni. Mosdókagylók és vizeldék esetén 150 kg a maximális terhelés, míg kapaszkodóknál és korlátoknál 100 kg. Az épületfizikai laboratóriumban végzett statikai vizsgálatokhoz a szerelőelemeket pontosan úgy építik be, mint egy normál építkezés során. Az egyetlen különbség a valódi építési helyzetekhez képest az, hogy a mosdókagyló vagy a WC-kerámia helyett egy acélból készült tartókeret van a szerelőelemhez csavarozva, amely a tesztelésben részt vevő súlyokat tartja. Ez elsősorban biztonsági okokból van így.
Ahhoz, hogy a süllyedések és deformációk pontosan mérhetők legyenek, a szerelőelemeket konkrétan meghatározott helyeken mércével látják el. Lézerfénnyel kivetített célkereszt mutatja a megfelelő referenciapontokat. A próbatesztelés előtt, alatt és után mind a tartókeret elülső végének süllyedését, mind a szerelőkeret deformációját megmérik. Ha ezek az eredmények meghaladják a Geberit által meghatározott szűk tűréshatárt, akkor a szerelőelem szerkezetét felül kell vizsgálni és tovább kell fejleszteni.

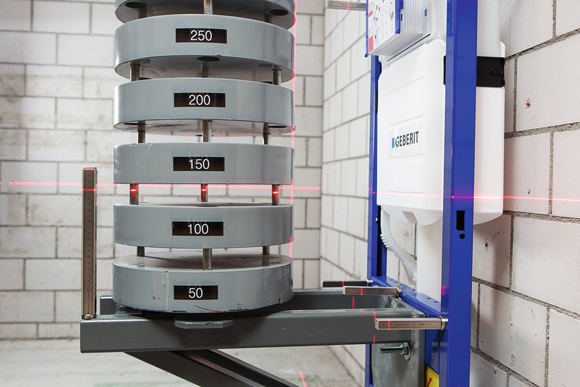

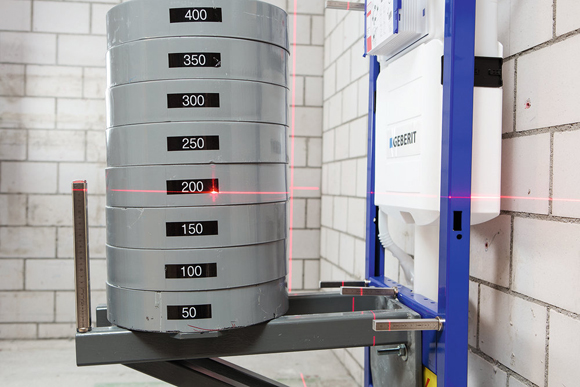

Szerelőelem terhelés nélkül (fent) és teljes terheléssel (lent): összehasonlításkor megfigyelhető, hogy a deformáció minimális, de szabad szemmel is látható.

Magas fokú szakértelem
Száraz és tömörfalas építéshez egyaránt alkalmazható teljes körű szerelési rendszerek forgalmazójaként a Geberit a szerkezetelemzés átfogó know-how-jával rendelkezik. Az épületfizikai laboratóriumban, amely szinte egyedülálló Európában, a Geberit tapasztalt épületfizikusai évente 80 és 120 közötti statikai vizsgálatot végeznek. Ezeknek a kísérleteknek köszönhetően a termékfejlesztők széles körű adatbázisra tudnak támaszkodni, amely az időközben több mint 2000 statikai vizsgálat eredményét összesíti. Emellett munkájuk során szakértők is támogatják őket, akik hatékony szimulációs programokkal komplex statikai számításokat végeznek.
