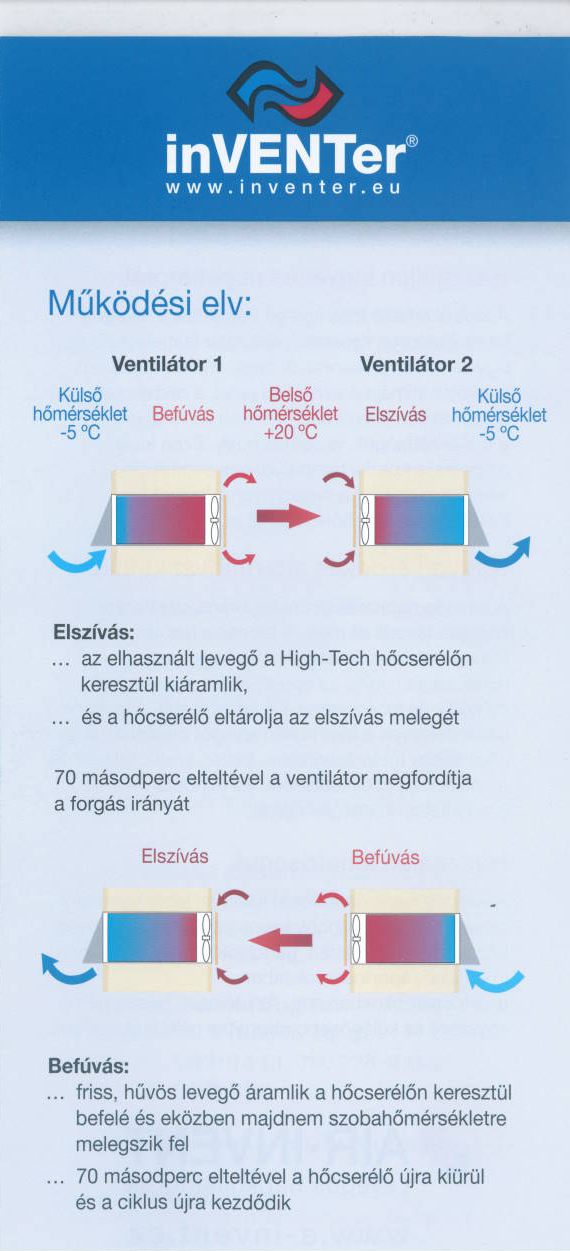

A Construmán mindig találunk érdekességeket. Most egy olyan hőcserélős szellőztetőről kaptunk prospektust, ami elszívja a használt levegőt, eltárolja a hőcserélőjében a meleget, majd 70 másodperc múlva megfordítja az irányt, és az eltárolt hővel felfűtött friss levegőt fújja be a lakótérbe.
Bennem több kérdés is felmerült, amiket sajnos helyben, a Construmán nem tudtam feltenni, viszont a cégnek csak idegen nyelvű honlapja van (http://www.inventer.eu/), a magyarországi forgalmazónak pedig egy nem túl informatív Facebook-oldala (https://www.facebook.com/inventerhun?fref=ts).
Amit értek, az a szlogen: „egyszerűen zseniális szellőztetés”.
Amiben bizonytalan vagyok:
– Rentábilis 100% friss levegővel üzemeltetni egy rendszert?
– A szűrők hogy vannak elhelyezve?
– A forgásirány hogy fordul meg?
– Mit jelent a High-Tech hőcserélő?
Kérem a kollégák segítségét.
Veresegyházi Béla
Szóljon hozzá
A hozzászóláshoz be kell jelentkezni.
5 hozzászólás
A gyári honlapot csak átfutni volt időm. Az alapján én a párban és ellenkező ciklusban történő működtetést vélem felfedezni, akár nem feltétlenül azonos helyiségben történő elhelyezéssel.
A gondok nálam a páramérleggel kezdődnek:
pl. befúvás a példa szerinti – 5 C-os levegővel, ami melegedéskor szárad, tehát befúváskor mondjuk 40% a relatív páratartalom a kerámia betét pedig lehűl 10-12 C-ra.
Megfordítjuk a légáramlást és pl. fürdőszobai párás 70-75 % relatív páratartalmú levegőt szívunk el, ami a kerámia felületén rögtön kondenzálni kezd. Mi történik a kondenzátummal? A kifelé lejtett csővezetéken kifolyik. De mi a helyzet a padlószint alatti kivezetésnél?
A bőséges elektronikából arra következtetek, hogy a precíz németek erre is gondoltak, de milyen módon , milyen megoldásokkal és főleg mennyibe kerül?
Jó lenne sokkal többet tudni ezekről a finomságokról, amit egyébként már régen hiányolok az épületgépészeti komfort kérdések jelenlegi magyar gyakorlat általi (ablaknyitás oszt jónapot) kezeléséből – persze tisztelet a kivételeknek.
Mindenesetre végre valami, ami a komfort szellőzések sokrétű feladatkezelésének szükségességéről szól.
NG
A http://www.inverter.de honlapon nézelődtem. Letöltöttem egy 57 oldalas dokumentumot, amit tervezési mappának neveznek.
Párosával kell a ventilátorokat járatni. Akár többet is. Az automatika max. tizenhatot tud kezelni. Lehet hővisszanyerős üzemmód, vagy csak sima szellőztetés. Alap esetben a két készülék két helyiségben van. Gyártanak olyan típust is, ahol ezek egymás felett vannak (iker elrendezés). Ez egyetlen helyiséghez használható (max. 40 m3/h készülékenként).
A kondenzvíz kivezetés érdekében kifelé lejtéssel kell beépíteni. A hőcserélő kerámia anyagú. A ciklusidő 70 s, így váltakozik a hőcserélőn az áramlási irány. Az ikerkészüléknél nem magyarázzák a működési módot. Mivel a belépő és kilépő felületek nagyon közel vannak, az egyidejű működés elég sajátos lenne. A közölt ábra pedig erre utal. A kifújt meleg levegő felszáll, a belépő langyos leszáll…
Elérhető eredmény (hőhasznosítás) max. 17 kWh/m2 év.
Valaki mért, és közzé tette: https://www.youtube.com/watch?v=PZSa17HRU8k
Hogy az adott gyártmánynál hogyan számoltak persze nem tudom, de valószínű, hogy az entalpia, azaz az elszívott levegő nedvesség valamilyen figyelembevételével. Erre csak amerikai előírást ismerek, az AHRI 1061 szerint forgódobos hővisszanyerőnél (ha jól számoltam át a dolgot) 2°C/82% külső, és 21°C/45% belső légállapot mellett kell mérni, ami egy kilogramm levegőre nézve nagyjából 4 gramm különbség. Ezzel már lehet kezdeni valamit, ha a hatásfokról van szó.
Persze, hogy ezek a légállapotok nálunk mennyire jól használhatóak, illetve a szóban forgó esetben ez volt-e a módszer nem tudom.
Egyébként Zoárd hasonlata jó, ez a szerkezet hőtanilag tényleg olyan, mint egy forgódobos hővisszanyerő, amelyik nem folyamatosan mozog, hanem kb. percenként lendületből csinál egy 180°-os fordulatot.
