A gépgyártás-technológiában a bonyolult felületekkel leírható, több tengelyes megmunkálásokat igénylő munkadarabokat szoborszerű felületű testek elnevezéssel is szokás illetni.
A rendelkezésre álló CAD-CAM rendszerek a tervezők számára egyre több eszközt biztosítanak ilyen felületek leírására, és az NC gépeken történő megmunkálásához szükséges programok előállítására.
A nem kellően széles körben ismert Gömböc (bővebb információk a www.gomboc.eu honlapon találhatók), olyan magyar találmány, amely megmunkálási szempontból igen kiváló pontossági vizsgálatnak tekinthető.
A tömör, homogén tömegeloszlású tömbből legyártott Gömböc ugyanis a stabil egyensúlyi helyzetet csak abban az esetben veszi fel, ha valóban néhány mikronban mérhető pontossággal sikerül legyártani.
Cégünk alumínium és plexi alapanyagokból 5-tengelyes megmunkáló berendezésen gyártja a Gömböcöket.

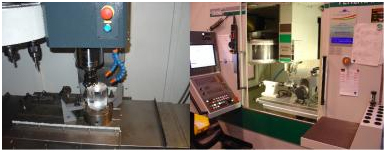

1. ábra A Gömböc nagyolása 3-tengelyes, és simítása 5-tengelyes megmunkálóközponton

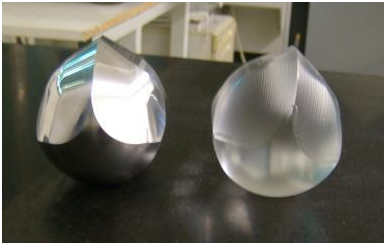

A 2. képen látható módon az alumíniumból készült darab geometriailag jól meghatározható szimmetria tengelye valóban függőleges irányba áll be. Csekély mértékű geometriai hiba már azzal a következménnyel jár, hogy a tengely elhajlik, mint az ábrán látható elrontott plexiből készült példány esetében látható.
2. ábra Hibátlan alumínium és hibás plexi Gömböc
A több tengelyes megmunkálásoknak azonban nem csupán a bonyolult felületek megmunkálásakor van létjogosultsága. Az egyszerűbb munkadarabok nagy pontosságú és gazdaságos gyártása is indokolhatja a kevesebb befogással (átfogással) járó műveleteket.

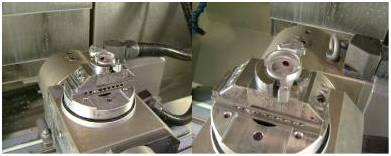

A 3. ábrán látható alumínium öntvény 5- tengelyes megmunkálóközponton történő gyártásával 4 készüléket és négyszeri átfogást lehet megtakarítani. Ez a termelékenység növelése mellett, az átfogásokból eredő hibák elmaradása miatt a termék pontosságát és a gyártás megbízhatóságát is jelentős mértékben javítja.
3. ábra Alumínium öntvényház megmunkálása
Cégünk sok igényes alkatrészt gyárt az optikai műszeripar fokozott követelményei szerint. Tapasztalataink alapján a több tengelyes megmunkálások alkalmazása, olyan tartalékokat képes felszínre hozni, amelyek kiaknázásával mind gazdaságossági, mint minőségi javulás érhető el, ezért érdemes lehet ezt a gyártási kultúrát széles körben meghonosítani. A témakör iránt érdeklődőket szeretettel várjuk cégünk központi telephelyére, ahol az együttműködés különböző formáit illetően készséggel adunk további információkat.
Dr. Reith János, Stankóczi Zoltán
