Tervezői nézetek megosztása

AutoCAD szakértőnk, Németh Zoltán által összeállított 4 részes AutoCAD 2017 tippek-trükkök videó-sorozatból megismerheti a szoftver újításait és olyan fogásokat sajátíthat el, amelyekkel hatékonyabbá teheti a mindennapi tervezői munkáját.

A tippek-trükkök videó-sorozat megtekintéséhez nincs más dolga, mint az űrlapot kitölteni és postaládájában várni a heti tippeket.

Felkészült? A tudás hamarosan az Ön kezében is ott lesz.

A videó-sorozat második része a tervezői nézetek megosztásának trükkjeit mutatja be, összefoglaljuk az újdonságokat.

Tervezői nézet megosztása

Az AutoCAD 2017 egy új eszközt biztosít, amelynek segítségével a rajzok nézetei könnyedén közzétehetők a felhőben a projekt résztvevőivel való együttműködés megkönnyítése érdekében, ugyanakkor a DWGTM-fájlok védettek maradnak. A tervet megtekintő résztvevőknek nem szükséges az A360 szolgáltatásba bejelentkezniük, vagy akár telepített AutoCAD-alapú termékkel rendelkezniük. Egyben nem férnek hozzá a DWG-forrásfájlokhoz sem, ezért nyugodtan oszthatja meg tervei nézeteit.

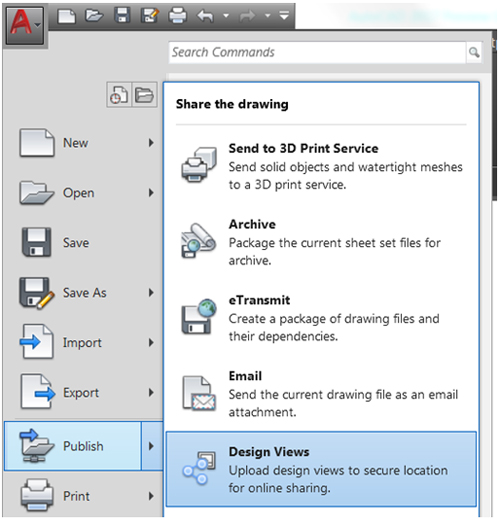

A Tervezői nézetek megosztása eszközt az Alkalmazás menüben a Közzététel leporellómenüből érheti el, vagy az A360 szalaglapról az ONLINETERVMEGOSZTÁS paranccsal.

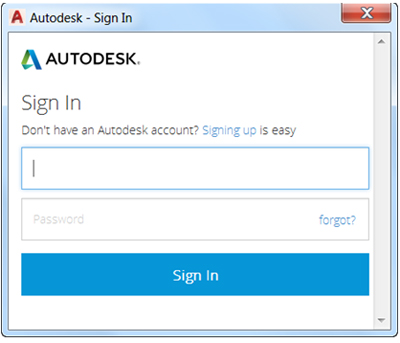

A tervezői nézetek közzétételéhez be kell jelentkeznie az A360 szolgáltatásba. Ha nincs bejelentkezve, a rendszer felszólítja erre még a közzététel megkezdése előtt.

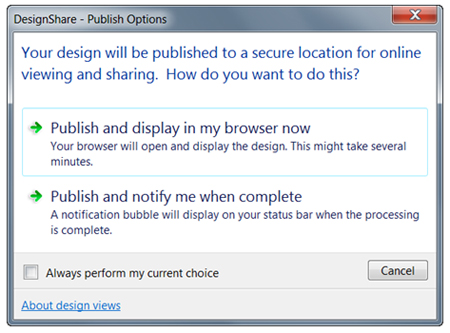

A Tervezői nézetek megosztása eszköz használata során az aktuális rajz fel lesz töltve egy biztonságos helyre a felhőben, ahová a rendszer kiemeli a 2D és 3D nézeteket, valamint a tulajdonság-adatbázisokat. Megválaszthatja, hogy közzététel után azonnal a böngészőben jeleníti meg az elemet, vagy kérhet egy értesítést az állapotsorról, amikor a nézetek feldolgozása teljesen befejeződött.

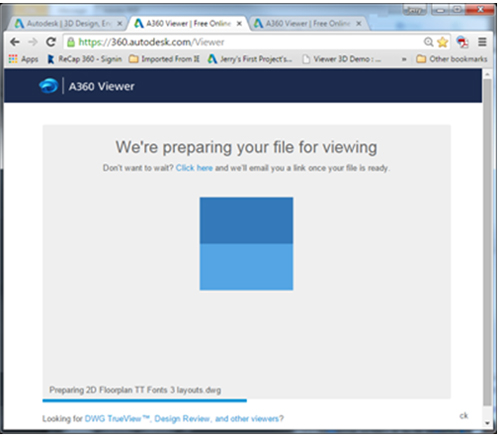

Amennyiben azt választja, hogy azonnal a böngészőben jeleníti meg a tartalmat, az AutoCAD feltölti a rajzfájlt (és annak hivatkozásait) feldolgozásra egy online tárhelyre a felhőben, és elindítja a böngészőt. Az állapot az A360 megtekintőben látható, amint folyamatban van a fájl előkészítése megtekintésre. A feldolgozási idő a rajz méretétől és összetettségétől, a hálózat sebességétől és a várakozó feldolgozási sorok volumenétől függ.

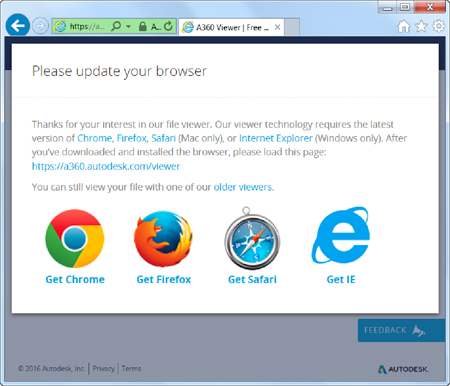

Amint a feldolgozás befejeződik, a tervezői nézetek megjelennek a megtekintőben a böngészőben. A megtekintőt a ChromeTM, a Firefox®, a Safari® és az Internet Explorer® legfrissebb verziói támogatják. Ha a böngészőt a feldolgozás befejezte előtt bezárja, az nem szakítja meg a tervezői nézetek feltöltését és feldolgozását.

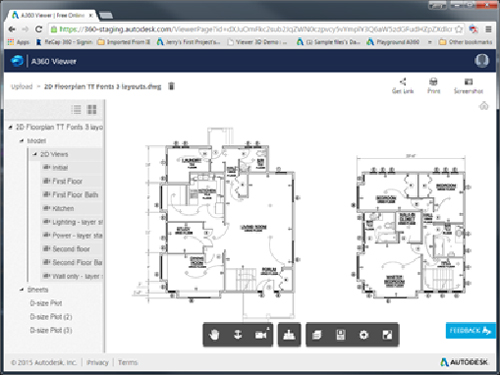

A megtekintőben navigálhat a tervben, méréseket végezhet, megjelenítheti az objektumok tulajdonságait, ki- és bekapcsolhat fóliákat, stb. Amennyiben elégedett a tervezői nézettel, megoszthat egy rá mutató hivatkozást másokkal e-mail, csevegés, vagy általuk elérhető felületen való közzététel útján. A hivatkozásra kattintó felhasználók a tervezői nézeteket még legfeljebb 30 napig megtekinthetik anélkül, hogy ehhez be kellene jelentkezniük.

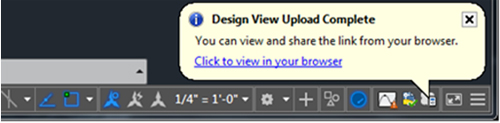

Amennyiben azt választja, hogy a nézetet közzéteszi, és a feldolgozás befejeztével értesítést kér, a tervezői nézetek létrehozása a felhőben történik, de a rendszer a böngészőt nem indítja el. Ehelyett, amint a feldolgozás véget ért, az AutoCAD megjelenít egy értesítő buborékot egy hivatkozással, amely megjeleníti a tervezői nézetet a böngészőben.

Folytatjuk
