Totó a többi épületgépészről, 12. kérdés

1-es válasz: ebben a témában szinte minden tervező/szerelő otthon van, tehát a hazai pálya nyer

2-es válasz: ebben a témában nagyon sok tervező/szerelő gyenge, tehát a hazai pálya vesztésre áll

X válasz: döntetlen, a helyzetkép vegyes, sok a jól tájékozott szaki, de sok a téves ismeretekkel bíró is

Ön szerint a többi épületgépész tudja-e, hogy rengeteg kicsi-és-nagy kondenzációs kazán kazántestje kilyukad elég gyakran 4…8 éven belül? És hogy igencsak gyakran nem is javíthatók, ki kell cserélni a kazántestet.
A régi kazánok miért tudtak elélni akár 30 évig is? Pedig a régi kazántestek csak pl. egyszerű kazánacélból készültek. Igen ám, de olyan nagy volt a vízjáratuk, hogy nem voltak kényesek a visszatérőből beérkező koszokra!

Viszont rengeteg új kazán, mármint a kondenzációsak közül bizony igencsak sok márka
– talán kedvezőtlenül kicsi vízjáratokat alkalmaz,
– és a vízjáratok (talán helytelenül) nem szűkülnek a gázégő felén közeledvén,
így nem gyosítják fel a fűtővizet a koszokkal együtt, és így nem röpítik ki a koszokat az előremenőbe.

Legalább 8-10 kazán márka kicsi és nagy kazántestjeiben csak 70-250 mm2-es a fűtővíz járat és ez bizony igencsak kényes a visszatérőből beérkező koszokra (lásd képen, ahol a metszeten látszik a járatra belülről ráégett szennyeződés).

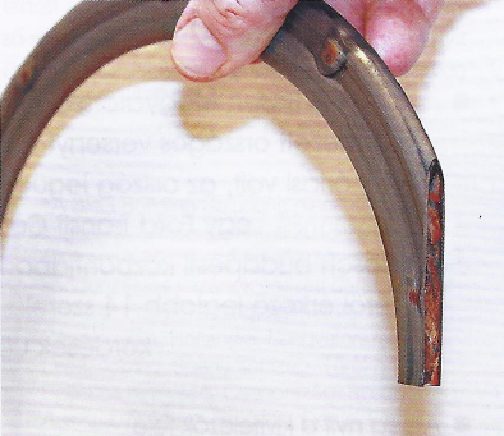

4×18 mm-es inox vízjáratba beégett szennyeződés

Hiszen a 10. téma alapján már tudható, hogy semmilyen iszapleválasztó nem elég a 100%-os kazán-védelemhez. És ha bejut a kosz a kazántest „nem-szűkülő és kicsi vízjáratába”, akkor az rá tud sülni, rá tud égni az 1000°C-os égőhöz közeli forró járatokra. Így aztán elég sok ilyen kazántest kilyukad 6-8 éven belül.
Nagyon sok márkánál, német, francia és olasz márkáknál is, ilyen kicsi és nem-szűkülő vízjáratok vannak a kazántesten belül (lásd képen). És ezek védelmében más szabályokat kell betartani!
Azt szoktam mondani, hogy az ilyen kazán ugyan tulajdonképpen fűtési rendszerbe való, de bizony meg kell védeni magától a fűtési rendszertől! Az ilyen kazánt MINDENÁRON meg kell védeni a fűtési visszatérőből beérkező koszoktól (főleg minden ősszel a fűtés-indításkor érkező koszoktól). Ha valaki nem érti ezt az utolsó zárójeles gondolatot, akkor olvassa el alaposan a 10. témát.

Az Unical kondenzációs kazánoknál még a legkisebb 12 kW-os kazánoknál is 600 mm2 feletti a visszatérő vízjárat indulási keresztmetszete, majd ez szűkül folyamatosan a gázégő felén közeledvén, így felgyorsítván a fűtővizet is és a benne lévő koszokat is, és kiröpítvén a koszokat az előremenőbe.

Így néz ki egy VILÁGSZÍNVONALÚ Unical, amire akár 10 év totális garanciát is tudunk adni:

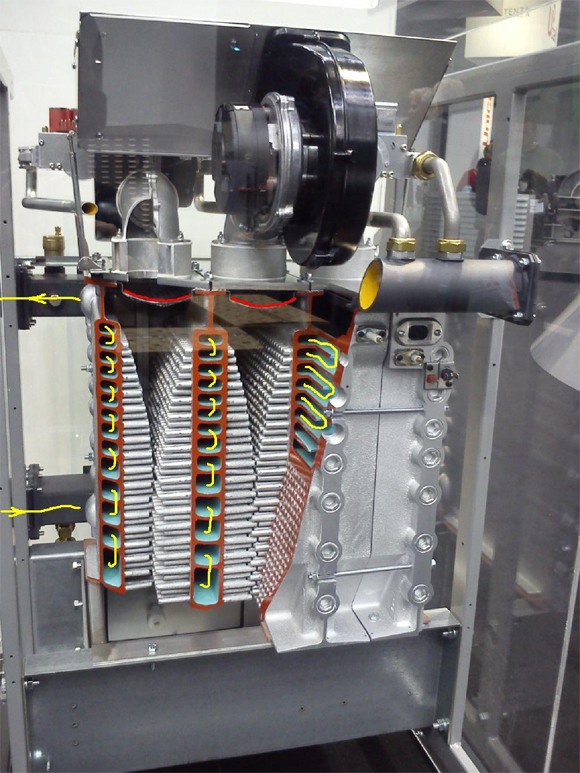

Az Unical MODULEX EXT kondenzációs modul-kazán fotója látszik itt, valódi kazán valóságos metszete.
A visszatérő víz és előremenő víz nyomvonalait ábrázoltuk sárga vonalakkal, a gázégőket piros vonalakkal.

a) téma: Kazánon belüli fűtővíz járatok
Mivel nem iszapleválasztót alakalmazunk, mert az iszapleválasztók átengedik a koszokat, főleg minden ősszel az őszi első fűtési napokon, ezért inkább 100 mikronos szűrőt alkalmazunk a visszatérőben, ez jóval olcsóbb is, de ami a lényeg, hogy biztosan nem engedi át a 100 mikron feletti (0,1 mm feletti) koszokat. Így a fűtővízben (a kazánon belül) liszt-méretű koszokat tartalmazó fűtővíz áramlik.
Igen ám! De a vízjárat kesztmetszete folyamatosan szűkül! Lásd a fotón a vízjáratok szűkülő méreteit! Így a fűtővíz a koszokkal együtt gyorsul! És gyorsul! És gyorsul! Így a koszokat kirepítjük az előremenőbe!!!
Így az Unical kazánok SOHA nem károsodnak koszos fűtővíz miatt!!! Az ilyen károk előfordulási aránya az Unical kazánoknál ABSZOLÚT NULLA!
Így koszos fűtővíz miatt az Unical kazánokhoz SOHA nem kell hőcserélőt alkalmazni!
Iszap és kosz maximum az alsó vízjáratban tud lerakódni, mert itt áramlik leglassabban a fűtővíz. De az alsó vízjáratokat csak a kilépő füstgáz fűti, így az alsó vízjáratok fém-hőmérséklete csak kb. 40-80 °C, így az itt leülepedő kosz nem tud rásülni. Így az alsó vízjáratból könnyen ki lehet fújatni a koszokat.

b) téma
És a lényeges apróbetűs rész: Egy 5 modulos Unical-ban 5 gázégő van, 5 ventilátor, 5 gázszelep, 5 vezérlő stb. Bármelyik modulban meghibásodik valami, a többi modul működik tovább!

Ön szerint a többi épületgépész mennyire tájékozott a kazántesteken belüli vízjáratokról?
És ha kilyukadt egy vízjárat, akkor javítható-e pl. úgy, mint az Unical?

Kiegészítő KÉRDÉS:
És azt tudják-e, hogy az Unical neve azért unical, mert az „uni” azt jelenti, hogy egyedi és különleges, azaz unikum, a „cal” pedig azt hogy calória? Azaz ismerik-e, hogy az Unical-nak milyen hő és calória termelő megoldásai vannak, amelyek egyediek és különlegesek?

Válaszokat kommentben vagy a lenti e-mail címen kérünk!

Ha szeretne jobban tájékozott lenni és a részleteket is szeretné megérteni ezekben a kérdésekben, akkor jelentkezzen majd be a kérdést feltevő Homor Miklós valamelyik 1 napos képzésére a homor1@t-online.hu címen.

A következő kérdést 1-2 héten belül fogjuk küldeni.

Az 1. kérdést ide kattintva találja, a 2. kérdést itt, a 3-dikat itt, a 4-diket itt, az 5-diket itt, a 6-dikat itt, a 7-diket itt, a 8-at itt, a 9-ediket itt, a 10-diket itt, a 11-ket pedig itt.

Kérjük, küldje tovább a kérdést, érdekességként, a szakmai ismerősei felé is!

A fentiek jogi értelemben Homor Miklós egyéni gondolatai, senkinek nem kötelező sem elfogadni azokat, sem egyetérteni velük, de ítéletet alkotni csak azután etikus, ha előbb meghallgatta a fentiek érveit az ő 1 napos képzésén.

És a jövőben próbálja ki az Unical 2-féle inox és 2-féle Alu kondenzációs kazánjait 2 kW … 16 MW között, amik még soha nem mentek tönkre koszos fűtővíztől!
